Nová éra v mletí materiálu Superhard: Analýza výhod používania keramických brúsnych kolies CBN v mlečných strojoch bez centra

1. Technické vlastnosti keramických brúsnych strojov na brúsenie kolies CBN

Základné technické vlastnosti vitrifikovaných mletných kolies CBN

Ultra vysoká tvrdosť a odolnosť proti opotrebeniu

Tvrdosť CBN je na druhom mieste iba pre Diamond (Microhardness HV 4000-5000) a oveľa vyššia ako bežné korundum (HV 2000-2200). Môže efektívne brúsiť materiály superhardov, ako je kalená oceľ (HRC 60 a viac), cementovaný karbid a keramika, s rýchlosťou opotrebenia, ktorá je iba 1/5-1/10, ktorá sa týka kolieska Corundum.

Vynikajúca tepelná stabilita

Vitrifikované mleté kolesá CBN CBN udržiavajú stabilný výkon pod 1 000 ° C. Ich koeficient tepelnej expanzie (3,5 × 10⁻⁶/° C) je oveľa nižší ako koeficient kovových väzieb, pričom minimalizuje tepelnú deformáciu počas mletia a zabránenie popálením obrobku.

Samovyžbanie a kontrolovateľná mikroštruktúra

Vitrifikovaná väzba tvorí pórovitú štruktúru prostredníctvom spekania s vysokým teplotou, čo umožňuje abrazívnym zrnám ľahko odlúčiť po pasivácii a udržiavať ich ostrosť. Úpravou pórovitosti (5%-30%) a vzorca dlhopisov (napríklad al₂o₃-sio₂) je možné prispôsobiť tvrdosť brúsneho kolesa a kapacitu zadržiavania čipov.

Zadržiavanie vysokého tvaru

Tradičné brúsne kolesá sú náchylné na opotrebenie profilu počas mletia, zatiaľ čo vitrifikované brúsne kolesá CBN ponúkajú viac ako trikrát lepšie zadržiavanie tvaru, vďaka čomu sú obzvlášť vhodné pre vysoko presné mletie bez centra (napr.

Technické výhody Vitrifikovaných mletných kolies CBN pre stroje bez centra mletia

Výrazne zlepšená účinnosť spracovania

Mletie pomer (hodnota G): Mleté kolesá CBN môžu dosiahnuť 2000-5000 (v porovnaní so 100-300 pre kolesá mletia korundum), čím sa zvýši rýchlosť odstraňovania materiálu o 3 až 5 krát.

Lineárna rýchlosť: Podporuje vysokorýchlostné brúsenie 80-120 m/s (v porovnaní so 60 m/s pre konvenčné mlecie kolesá), čím sa skracuje čas spracovania jednodielu.

Zlepšená kvalita a presnosť povrchu

Drsnosť (RA): Jemné mletie môže dosiahnuť 0,1-0,2 μm, lepšie ako 0,4 μm dosiahnuté s mletným kolieskom korundum.

Dimenzionálna konzistentnosť: Tolerancie hromadnej výroby môžu byť regulované v rámci ± 2 μm.

Znížené celkové náklady

Aj keď sú brúsne kolesá CBN drahšie na jednotku, ponúkajú životnosť 6-12 mesiacov (v porovnaní s iba 1-2 týždňami pre mletie kolesá Corundum), čím sa znížia potreba zmien kolies o 90%a celkové náklady o 30%-50%.

Typické prípady aplikácie

Prípad 1: Masové brúsenie ložiskových valcov

Materiál: ložisková oceľ GCR15 (HRC 62)

Brúsenie kolesa: keramická CBN #180, 100% koncentrácia

Výsledok: Roundness ≤ 0,8 μm, RA 0,15 μm a 2-násobné zvýšenie denného výstupu

Prípad 2: Brúsenie hriadeľa s karbidom

Výzva: Konvenčná životnosť brúsenia kolies iba 4 hodiny

Riešenie: Prepnutie na keramické brúsenie CBN #320

Výsledok: Život predĺžený na 120 hodín a priamosť nástroja dosiahla 0,005 mm

2. Pracovný princíp keramických brúsnych strojov na brúsky CBN

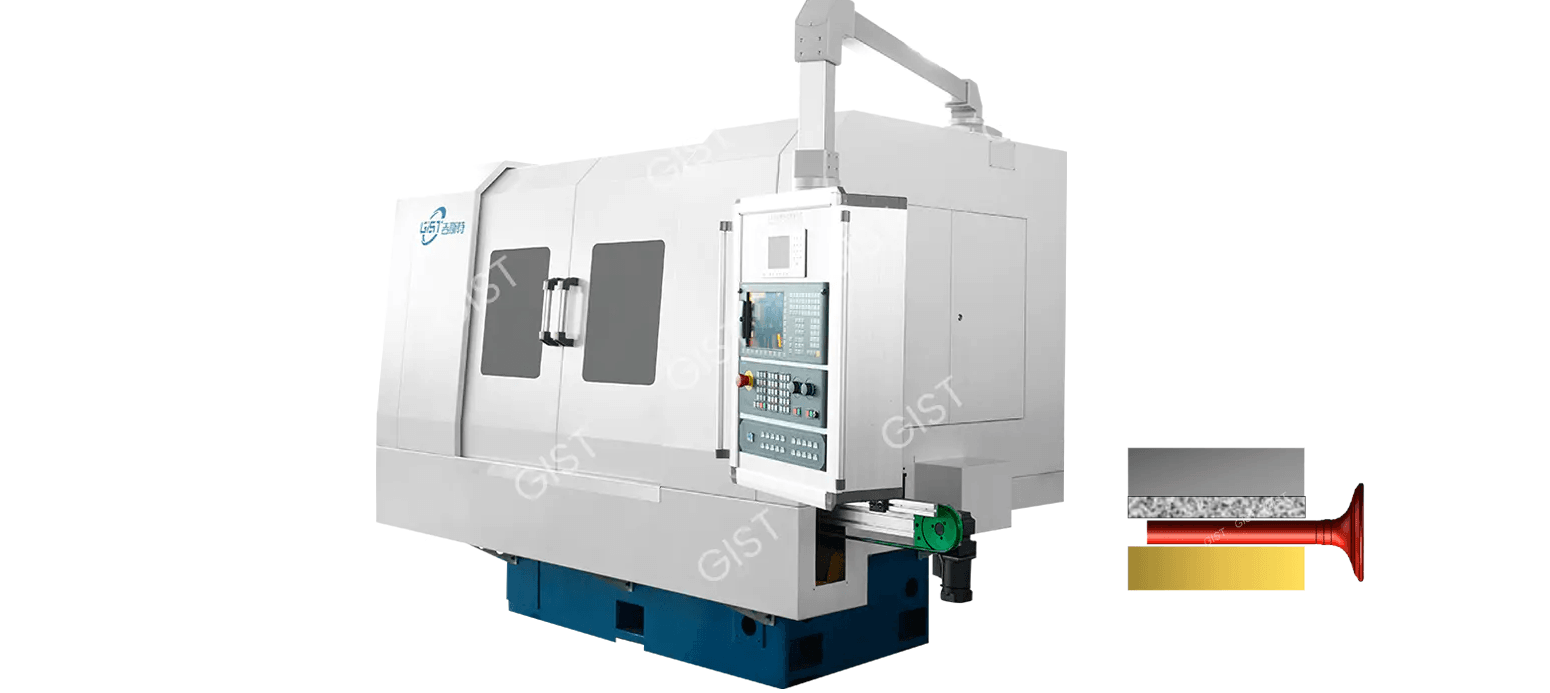

Štruktúra systému a základné rozloženie

Keramické brúsky brúsky CBN mletie bezdrôtových strojov pozostávajú z troch základných komponentov:

Brindingové koleso: Vitrifikované brúsené koleso CBN (priemer 400-600 mm) zodpovedné za hlavný pohyb mletia

Vodiace koleso: Gumové alebo živicové brúsené koleso (priemer 200-300 mm) naklonené 1-5 ° na otáčanie a kŕmenie obrobku

Podpora obrobku: pozostáva z prednej vodiacej dosky, zadnej vodiacej dosky a opornej dosky. Tvorba stabilného podporného systému v tvare V

Typické parametre rozloženia:

Lineárna rýchlosť brúsenia kolesa: 45-60 m/s (zodpovedá rotačnej rýchlosti 1500-2500 ot./min.)

Rýchlosť vodiaceho kolesa: 20-50 ot / min (nekonečne nastaviteľné)

Výška centra obrobku: 15%-25% priemeru obrobku

Kinematika

Hlavný pohybový systém:

Otáčanie v smere hodinových ručičiek keramického brúseného kolesa CBN. Presnosť rýchlosti poháňaná premenlivým frekvenčným motorom je regulovaná v rámci ± 0,5%.

Systém pohybu podávania:

Uhol náklonu vodiaceho kolesa a (zvyčajne 1-5 °).

Hlavná rýchlosť povrchu kolies, ktorá sa rozložila na:

Obvodový komponent: vwork = vguide × cosα (otáčanie obrobku)

Axial komponent: vFeed = vguide × sinα (axiálne poháňa obrobok)

Mechanizmus zaokrúhlenia obrobku:

Obrobok tvorí trojuholníkový kontaktný vzor s brúsnym kolesom a vodiacim kolesom.

Princíp brúsenia priority High-bod: povrchové výčnelky kontaktujte najskôr brúsenie kolesa a sú odstránené.

Priemerné chyby viacerých rotácií, ktoré v konečnom dôsledku dosiahli vysokú okrúhosť.

Špeciálny pracovný mechanizmus vitrifikovaných mlečných kolies CBN

Mikroskopické rezacie správanie:

Tvrdosť brúsneho zrna CBN (8000 HV) je oveľa vyššia ako tvrdosť materiálu obrobku (kalená oceľ, približne 800 HV).

Hrúbka rezania jediného abrazívneho zrna je iba 0,1-5 μm.

Teplota brúsnej zóny je o 150-200 ° C nižšia ako teplota konvenčných brúsnych kolies.

Self-Sharpening Principle:

Mierne opotrebenie vitrifikovanej väzby spôsobuje odstránenie matných brúsnych zŕn. Nepretržité vystavenie nových brúsnych zŕn si udržuje ostrosť.

Špeciálna štruktúra pórov (15-35% pórovitosť) zaisťuje dostatočný priestor čipu.

Riadenie rozmerovej presnosti:

Extrémne nízke opotrebenie kolesa (0,1-0,3 μm/kus).

Automatický kompenzačný systém upravuje informačný kanál na základe spätnej väzby od merania.

Vysokorýchlostná stabilita

Povolené lineárne rýchlosti 80-120 m/s (konvenčné mlecie kolesá Corundum ≤ 60 m/s)

Vysoká tuhosť vitrifikovanej väzby potláča vysokorýchlostnú odstredivú deformáciu (expanzný koeficient 3,5 × 10⁻⁶/° C)

Mechanizmus presnosti

Opotrebovanie priemeru ≤ 0,003 mm na 10 000 mletných cyklov (kolesá mletia korundum ≥ 0,02 mm)

Dynamická rovnováha musí splniť G2.5 (štandard ISO 1940)

Príklad typického procesu aplikácie (obrábanie ložiskových valcov)

Načítanie: Automaticky napája materiál z vibračnej dosky na opornú dosku

Hrubé brúsenie: #120 CBN brúsenie kolesa, odstránenie 0,2 mm

Jemné brúsenie: Vymeňte brúsnym kolesom #320, odstránením 0,01 mm

Inšpekcia: Online nástroj na meranie poskytuje spätnú väzbu v reálnom čase k rozmerovým chybám

Obliekanie: zaostrenie diamantových valcov každých 50 kusov (krmivo 0,003 mm).

3 . Výhody výrobkov keramických brúsnych strojov na brúsenie CBN

Ultra dlhá životnosť

Keramické brúsne kolesá CBN demonštrujú pozoruhodnú trvanlivosť v strediskových brúsnych strojoch a môžu sa pochváliť životnosťou 8-12-násobkom konvenčných mletých kolies hlinitého oxidu hlinitého. V nepretržitých obrábaní testov zložiek ložiskovej ocele neustále produkovali viac ako 8 000 dielov po jedinom cykle dresingu, zatiaľ čo konvenčné mleté kolesá zvyčajne trvali iba 600 dielov pred požiadavkou obliekania. Táto výnimočná trvanlivosť sa premieta priamo do významných ekonomických prínosov: náklady na náradie na časť sa môžu znížiť o 40-60%, frekvencia zmien brúsenia kolies sa môže znížiť o viac ako 85%a pomocné pracovné hodiny spojené s náhradami kolies sa môžu znížiť o 70%. Dlhšia životnosť tiež znamená konzistentnejšiu kvalitu obrábania a eliminuje presné výkyvy spôsobené opotrebením brúsenia kolies.

Presná presnosť spracovania

Tento typ brúsneho stroja nastavuje nové priemyselné normy pre presnosť obrábania. Pri výrobe hmotnosti sa môže presnosť riadenia priemeru udržiavať v rámci ± 1 mikrónu a pri opracovávaní kalených oceľových obrobkov je možné zaručiť okrúhosť pod 0,5 mikrónu. Drsnosť povrchu môže ľahko dosiahnuť zrkadlovú povrchovú úpravu RA 0,1-0,2 mikrónov, bez horiacej vrstvy na povrchu obrobku a zachovaným obsahom austenitu držaného pod 5%. V priemyselných aplikáciách sa úrovne vibrácií produktu znížili v priemere o 4 decibely, čo výrazne zlepšilo výkonnosť konečného produktu.

Efektívnosť prielomovej výroby

Vitrifikované mleté kolesá CBN demonštrujú pôsobivé rýchlosti odstraňovania materiálu. Pri obrábaní oceľovej ocele GCR15 môže rýchlosť odstraňovania materiálu dosiahnuť 15 kubických milimetrov na milimeter za sekundu, čo je o 180% nárast oproti konvenčným mletiam kolesá. Toto zlepšenie dosahuje 200% pri obrábaní vysokorýchlostnej ocele a dokonca až 250% pre najnáročnejšiu zliatinu na báze niklu, 718. Pri skutočnej výrobe sa čas cyklu pre obrábanie hriadeľa prevodovky znížil zo 45 sekúnd na 28 sekúnd a pracovný čas na kus rotorov olejového čerpadla sa znížil o 55%. Táto zvýšená účinnosť nielen skracuje dodávkové cykly, ale tiež výrazne zlepšuje využitie zariadení, čím vytvára väčšinu výrobnej kapacity pre výrobcov.

Široká materiálová adaptabilita

Mlynčeky bez centra s vitrifikovanými kolesami CBN dokážu zvládnuť prakticky všetky materiály s vysokou tvrdosťou a ťažko aktivovateľné materiály. Od tvrdých ocelí 60-65 HRC po vysokorýchlostné ocele 63-67 HRC, od karbidov 85-92HRA po rôzne inžinierske keramiky, dosahujú ideálne výsledky obrábania. V oblasti zliatin s vysokou teplotou sa úspešne riešia problém „adhézie čipov“; Dosiahnite nekvalitné a kvalitné obrábanie karbidov; a udržujte vynikajúcu integritu povrchu pre materiály, ako je zliatina Titánu TC4. Táto široká adaptabilita umožňuje jednému stroju uspokojiť potreby obrábania širokej škály materiálov, čo výrazne vylepšuje jeho užitočnosť.

Vynikajúca stabilita procesu

Zvýšenie teploty sa udržiava v rámci 2 mikrónov po 8 hodinách kontinuálnej prevádzky a integrovaný systém kompenzácie tepelnej deformácie sa automaticky upravuje, aby sa udržala presnosť. Hodnota CPK pre obrábanie kritického rozmeru zostáva stabilná nad 1,67 a pri teste kontinuálneho obrábania 2 000 dielov je variácia priemeru iba ± 1,5 mikrónov. Prevádzkové vibrácie zariadenia sú menšie ako 0,8 mm/s (v súlade s normami ISO10816) a jeho priemerný bezproblémový prevádzkový čas presahuje 4 000 hodín. Táto stabilita zaisťuje konzistentnú kvalitu počas rozsiahlej nepretržitej výroby a výrazne znižuje riziká kvality.

Spracovanie šetrné k životnému prostrediu

Pokiaľ ide o spotrebu energie, vitrifikované brúsne kolesá CBN zvyšujú podiel účinnej mletia energie na 35%, zatiaľ čo konvenčné mlecie kolesá trpia rôznymi ďalšími stratami až 30%. A čo je dôležitejšie, suché mletie je možné pre určité materiály, zníženie využitia chladiacej kvapaliny o 90%, zníženie odpadu mletia o 50%a zníženie prevádzkového hluku o 8 až 10 decibelov. Tieto environmentálne sa konajú nielen nižšie výrobné náklady, ale tiež pomáhajú spoločnostiam spĺňať stále prísnejšie environmentálne predpisy.

Perfektná platforma pre inteligentnú výrobu

Vitrifikovaný brúsny stroj CBN Centerless Grinding je vybavený komplexnými schopnosťami rozhrania odvetvia 4.0, ktorý umožňuje monitorovanie kľúčových parametrov v reálnom čase, ako je mletie, teplota a vibrácie a pripojenie k systémom MES prostredníctvom štandardného protokolu OPC UA. Algoritmy Advanced AI predpovedajú a automaticky kompenzujú opotrebenie brúsenia kolies s presnosťou ± 0,5 mikrónov. Aplikácia technológie digitálnej dvojčatá umožnila presnosť virtuálnej predikcie životnosti kolies v virtuálnom brúsení, aby prekročila 90%. V kombinácii s systémom odporúčania optimalizácie parametrov procesu poskytuje ideálne základné vybavenie na výstavbu inteligentných tovární.

4. Preventívne opatrenia na používanie keramických brúsnych strojov bez brúsenia CBN CBN

Kľúčové body pre brúsenie inštalácie a uvedenia do prevádzky

Požiadavky pre presnosť dynamického vyrovnávania:

Pred inštaláciou sa musí vykonať dvojstupňové dynamické vyváženie: hrubé vyváženie (G6.3), po ktorom nasleduje jemné vyváženie (G2.5) po inštalácii.

Zvyšková nevyváženosť by sa mala regulovať do 0,5 g · cm a vibrácie by mali byť ≤ 0,8 μm pri vysokých rýchlostiach.

Špecifikácie inštalácie a umiestnenia:

Na inštaláciu použite vyhradenú hydraulickú maticu, pričom na určený krútiaci moment (obvykle 120-150 n · m) vyvíjajte tlak.

Čistota kontaktu príruby musí byť RA 0,4 μm alebo menej a rovinnosť by sa mala skontrolovať pomocou optickej plochej šošovky. (≤0,005 mm)

Pokyny na optimalizáciu parametrov procesu

Princípy porovnávania rýchlosti:

Odporúčaná lineárna rýchlosť mletia je 45-60 m/s. Konkrétne úpravy sa môžu vykonať na základe materiálu:

Tvrdená oceľ: 50-55 m/s

Karbid: 35-45 m/s

Zliatiny s vysokou teplotou: 40-50 m/s

Rýchlosť vodiaceho kolesa a uhol sklonu porovnávania: V_workPiece = V_Guide × COSα (a = 1-5 °)

Normy na správu chladiaceho systému

Kritériá výberu tekutín:

Odporúča sa syntetická rezná tekutina (pH 8,5-9,5).

Prísady extrémneho tlaku obsahujúce síru alebo chlór sú zakázané (môžu korodovať keramické spojivá).

Požiadavka na presnosť filtrácie: ≤10 μm. Odporúča sa magnetická a papierová páska duálna filtrácia.

Nastavenia parametrov prúdu:

Rozsah tlaku: 3- 5 bar (do 15 barov s vysokotlakovým prúdom)

Výpočet prietoku: Q = 0,5 × šírka mletia (l/min)

Uhol dýzy: 15 ° ± 2 ° vzhľadom na sekciu brúsneho kolesa

Kľúčové ovládacie prvky v procese obväzu

Diamantový valcový obväz:

Pomer rýchlosti obväzov: 0,6 až 0,8 (otáčanie rovnakým smerom)

Rýchlosť posuvu: 0,5-1 μm/Rev, rozdelená na dva kroky: hrubý obväz (2-3 μm) a jemný obväz (0,5 μm)

Rýchlosť rotácie optického obväzu: 30-50 ot / min bez kŕmenia

Online monitorovanie obliekania:

Senzor akustických emisií monitoruje proces obväzu; Akákoľvek náhla zmena signálu AE> 5 dB spustí alarm.

Monitorovanie napájania: Ak sa obväzový výkon zvýši o 15%, okamžite skontrolujte stav valca.

Špeciálne požiadavky na upínanie obrobku

Výpočet výšky stredu:

Empirický vzorec: H = (0,15-0,25) × d_workpiece

Pri vysoko presných obrábaní by sa mal merať kontaktný uhol pomocou laserového snímača posunu (uprednostňuje sa 29 ° -31 °).

Špecifikácie úpravy sprievodcu:

Medzera medzi predným vodcom a vodiacim kolesom = 0,5 × priemer obrobku

Zadný sprievodca by sa mal zasunúť 0,02-0,05 mm, aby sa zabránilo škrabancom.

Chyba v uhle v palete by mala byť ≤ 0,5 °.

Osobitné bezpečnostné opatrenia

Kontrolný zoznam kontroly ochranných zariadení:

Tlak výbuchu krytu brúsenia kolies ≥ 5 barov

Čas odozvy na blokovanie zariadenia <50 ms

Núdzová brzdná vzdialenosť ≤ 1,5 m (pri menovitej rýchlosti)

Požiadavky na osobnú ochranu:

Musia sa nosiť okuliare odolné proti štiepaniu (štandard EN166). Pri mechanizmoch úpravy prevádzky sú rukavice zakázané.

Zóny ochrany sluchu (> 85 dB) sú povinné.

5. Núdzové riešenia pre bežné problémy s keramickým brúsnym strojom bez brúsenia CBN

I. Roztoky ošetrenia v defekcii povrchovej kvality

Periodické značky chatovania (značky na stupnici rýb)

Núdzové opatrenia:

Okamžite znížte rýchlosť mletia kolies o 10-15%

Zvýšte prietok chladiacej kvapaliny o 30% a skontrolujte uhol rozprašovania

Na rýchlu kontrolu použite prenosný dynamický vyrovnávač (cieľová hodnota ≤ 0,8 μm)

Popáleniny povrchu (sfarbenie/praskliny)

Núdzové opatrenia:

Prepnite do vysokotlakového režimu chladiacej kvapaliny (zvýšiť tlak na 8-10 bar)

Znížte rýchlosť posuvu o polovicu a znížte lineárnu rýchlosť o 3-5 m/s

Použite intermitentný proces „brúsky a pauza“ (brúska na 2 sekundy, pozastavte sa na 0,5 sekundy)

Pokročilé ošetrenie:

Otestujte tvrdosť brúsneho kolesa (odporúčané stupeň K)

Optimalizujte parametre obväzov: Zvýšte počet revolúcií v oblasti dokončenia 80-100 revolúcií

Skontrolujte vyčnievajúcu výšku brúsnych zŕn CBN (malo by to byť ≥ 1/3 priemeru zŕn).

II. Dimenzionálne presnosť opatrení mimo kontroly

Drift priemeru

Dočasná kontrola:

Povoliť automatickú kompenzáciu v systéme merania online (veľkosť kroku 0,2 μm)

Zamknite parametre kompenzácie teploty (At ≤ ± 1 ° C)

Skontrolujte každých 10 kusov a vytvorte riadiacu tabuľku SPC

Nastavenie systému:

Skontrolujte sklon vodiaceho kolesa (kalibrovaný pomocou laserového interferometra, chyba ≤ 0,005 °)

Overte krivku kompenzácie opotrebovania brúsneho kolesa (odporúča sa aktualizovať kompenzáciu každých 100 kusov)

Prekalibrujte tuhosť podpory obrobku (deformácia ≤ 2 μm pri tlaku 50 kgf)

Roundness Out-of Tolerance (Oval/Rhombus)

Rýchle protiopatrenia:

Upravte výšku stredu obrobku na 18-25% priemeru

Zvýšte frekvenciu obväzu vodiaceho kolies (šaty každých 50 kusov)

Pridajte na opornú dosku tlmiace gumové prúžky (tvrdosť 70-80 Shore A). A)

Kompletné riešenie:

Sledujte trajektóriu rotácie obrobku stroboskopom

Optimalizujte charakteristiky brúsneho kolesa (upravte pórovitosť na 25-30%)

Skontrolujte radiálny výnos vretena (≤0,001 mm)

III. Procesný systém Abnormálne zaobchádzanie

Abnormálne opotrebenie brúsenia kolies

Núdzový zásah:

Okamžite zastavte automatické podávanie a prepnite do manuálneho režimu

Na lokálne zaostrenie použite diamantové pero (tlak 3-5N)

Prepnite na náhradnú sadu parametrov mletia (znížte veľkosť štrk na jednu úroveň)

Analýza príčiny:

Vykonajte analýzu spektra mletia (normálne FN/ft = 0,3-0,6)

Skontrolujte prenikanie chladiacej kvapaliny (test odkvapkávania by mal byť ≤ 2 sekundy)

Posúdiť odchýlku tvrdosti materiálu obrobku (AHRC ≤2)

Nahromadenie na vodiacom kolese

Čistenie na mieste:

Mechanické čistenie pomocou medenej drôtenej kefy (rýchlosť ≤ 10 ot./min)

Sprejujte pomocou špecializovaného čistiaceho prostriedku (pH neutrálne)

Krátko obráťte vodiacu kladku (≤ 30 sekúnd)

Preventívne opatrenia:

Nainštalujte pomocnú škrabku (GAP 0,02-0,05 mm)

Upravte vodiaci pomer rýchlosti kladky (vguide/vsand = 1/100-1/80)

Vylešte sa s vodiacou kladkou Týždenne pomocou pasty oxidu hliníka

Iv. Reakcia na zlyhanie zariadenia

Vretena

Prevádzkový postup:

Pomocou tlačidla núdzového zastavenia odrežte napájanie

Skontrolujte chybový kód meniča (preťaženie F11 je bežné)

Manuálne kľuku motora, aby ste skontrolovali mechanický odpor

Zmerajte odpor izolácie motora (≥ 5 mΩ)

Kroky zotavenia:

Reštart fázy po štádiu (najskôr voľnobehnite pri nízkej rýchlosti po dobu 30 minút)

Reštartujte motor (20-40-60% zvýšenie teploty rampy)

Vykonajte overenie dynamickej presnosti (štandard ISO 230-3)

Zlyhanie chladiaceho systému

Predbežné riešenie:

Aktivujte chladenie zálohovania hmly (tlak 0,3-0,5 MPa)

Na lokalizované chladenie používajte suchý ľad (vzdialenosť ≥ 100 mm)

Znížte parametre brúsenia na bezpečné hodnoty (Q'W ≤ 5 mm³/mm · s)

Obnova systému:

Vyčistite filter (vymeňte, ak tlakový diferenciál> 0,3 bar)

Skontrolujte odstredivé čistenie čerpadla (0,1-0,15 mm)

Kalibrujte snímač prietoku (chyba ≤ ± 3%)

V. Anomálie špeciálnych materiálov

Odštiepenie karbidu

Úpravy procesu:

Používajte jemné brúsenie kolesa (D126 namiesto D151)

Použite negatívny uhol hrable (γ = -5 °)

Pridajte pomocné podpory (pridajte jeden podporný bod každých 50 mm)

Optimalizácia parametrov:

Znížiť lineárnu rýchlosť na 35-40 m/s

Zmeňte rýchlosť posuvu na 0,003-0,00 5 mm/priechod

Pred obliekaním vopred grind 20-30 kusov mäkkého materiálu

Štiepanie zliatiny s vysokým teplotou

Pohotovostný plán:

Sprej proti priľnavosti (založené na grafite)

Prepnite do prerušovaného režimu mletia (pomer zapnutia/vypnutia 3: 1)

Zvýšte axiálnu osciláciu (amplitúda 0,5-1 mm)

Dlhodobé riešenie:

Použite brúsne koleso s otvorenou štruktúrou (organizácia číslo 12-14)

Pridajte mazanie minimálneho množstva (systém MQL)

Predbežné prechladenie obrobku (do 15-20 ° C)

Vi. Bezpečnostné opatrenia a tabu

Absolútne zakázané operácie:

Lineárna rýchlosť mletia presahujúceho 120% menovitej hodnoty
Beh vysokou rýchlosťou bez dynamického vyváženia
Použitie nešpeciálnych prírub na montáž

Podmienky vyžadujúce okamžité vypnutie:

Abnormálny hluk (náhla zmena úrovne zvukového tlaku> 10 dB)
Zreteľné bubliny v chladiacej kvapaline
Tri po sebe idúce obrobky sú mimo tolerancie

6. Špecifikácie údržby a skladovania pre keramické brúsky mlecie stroje na brúsenie CBN

Denná údržba a správa

Požiadavky na čistenie a údržbu

Po dennom spracovaní sa musí vykonať trojstupňový proces čistenia: Najprv použite vyhradenú vzduchovú pištoľ s tlakom najviac 0,3 MPa na odstránenie mletných zvyškov z povrchu brúsneho kolies, čím venujte osobitnú pozornosť odstraňovaniu zvyškov z pórov. Po druhé, utrite kontaktné povrchy vodiaceho kolesa a opornú dosku neutrálnym čistiacim prostriedkom pH 6,5-7,5, aby ste zabránili chemickej korózii. Nakoniec dôkladne vyčistite nádrž na chladivo v usadeninách a zvyškový objem udržiava viac ako 5 mm. Týždenne sa vyžaduje hlboké čistenie, vrátane odstránenia ochranného krytu na odstránenie prachu z vnútorného mechanizmu, pomocou ultrazvukového čističa na čistenie malých presných komponentov a kontroly elastickej deformácie každého tesnenia.

Monitorovanie kritických komponentov

Systém vretena sa musí testovať denne na zvýšenie teploty, s maximálnym prípustným zvýšením teploty o 35 ° C. Zmerajte vreteno radiálny výnos týždenne pomocou indikátora vytáčania. Štandardná hodnota by mala byť v rozmedzí 0,002 mm. Skontrolujte krokový rozdiel v kontaktnej ploche grindingového kolesa mesačne. Akýkoľvek rozdiel presahujúci 0,005 mm sa musí riešiť okamžite. Hydraulické matice musia podstúpiť test retencie tlaku štvrťročne, pričom miera rozkladu tlaku nepresahuje 5%.

Plán pravidelnej údržby

Položky preventívnej údržby

Filtre hydraulického systému sa musia vymeniť každých 500 prevádzkových hodín. Rozdiel tlaku filtra presahujúci 0,2 baru bude vážne ovplyvniť výkon systému. Guideway Grease by sa mal doplňovať každých 300 hodín, čím sa zabezpečí, že úroveň výplne dosiahne najmenej 80% objemu dutiny. Koncentrácia chladiacej kvapaliny by sa mala kontrolovať denne pomocou refraktometra, aby sa udržal primeraný rozsah koncentrácie 4-6%. Elektrická odstraňovanie prachu v skrinke by sa mala vykonávať mesačne, aby sa udržala hrúbka prachu pod 0,5 mm.

Údržba presnosti

Komplexná údržba presnosti obnovy by sa mala vykonávať každých šesť mesiacov, vrátane testovania geometrickej presnosti obrábacieho nástroja podľa štandardov ISO, testovania dynamických charakteristík tuhosti pomocou metódy vibrácií a rekalibrovania parametrov systému CNC. Tieto postupy údržby sa musia vykonávať v konštantnej teplotnej dielni, pričom kolísanie okolitej teploty je kontrolované v rámci ± 1 ° C/hodinu.

CBN Špecifikácie skladovacieho kolesa CBN

Ovládanie úložného prostredia

Musí sa nainštalovať vyhradená skladovacia skrinka, ktorá udržiava vnútorný teplotný rozsah 15-25 ° C s hodinovým kolísaním teploty, ktorá nie je viac ako ± 2 ° C. Relatívna vlhkosť sa musí udržiavať medzi 40-60% RH, s nainštalovanými antikondenzačnými zariadeniami. Úroveň okolitých vibrácií v skladovacom priestore musí byť menšia ako 0,5 mm/s (frekvenčný rozsah 10-500 Hz), aby sa zabránilo poškodeniu rezonancie mikroštruktúry brúsneho kolesa.

Technické požiadavky na skladovanie

Používajte špecializované vertikálne skladovacie stojany, ktoré sú podopreté gumovými vankúšikami s tvrdosťou 70 ± 5 pobrežia A, s podpornými bodmi rozmiestnenými najmenej 1/3 priemerom mletia kolies. Počas skladovania udržiavajte uhol sklonu 5-10 °, aby ste zabránili valcovaniu brúseného kolesa. Brúsne kolesá skladované dlhšie ako šesť mesiacov musia byť zabalené so zvyškovým tlakom, ktorý nie je väčší ako 10 kPa a do obalu je umiestnený strieka silikagélu meniacemu farbám. Balenie musí byť skontrolované štvrťročne.

Preventívne opatrenia

Balenie a ochranné štandardy

Používa sa štvorvrstvová ochranná obalová štruktúra: vnútorný anti-statický polyetylénový vrecko, vrstvu tlmenia bubliny s hrúbkou 10 mm v strede, plastový vonkajší vonkajší plášť s 5 mm a pevný drevený transportný box. Balenie musí byť zreteľne označené krehkým symbolom (maximálna tolerancia nárazu 3G), šípkou nahor (limit sklonu 15 °) a štítkom citlivou na teplotu (teplota skladovania 5-35 ° C).

Načítanie a vykladanie postupov

Na vysokozdvižných vozíkoch sú povolené, ale dĺžka vidlice musí byť najmenej 2/3 šírky balíka. Zdvíhanie žeriavu musí zabezpečiť, aby bol uhol lana väčší ako 60 °. Hrubá manipulácia, ako je valcovanie a hádzanie, je prísne zakázané. Stohovanie by nemalo prekročiť dve vrstvy. Udržujte stabilitu počas prepravy a vyhnite sa náhlym zrýchleniam a brzdeniu.

Postupy kontroly predbežného konania

Inventárna kontrola brúsenia kolies

Inventárne brúsne kolesá musia pred uvedením do prevádzky podstúpiť prísnu kontrolu: Na kontrolu povrchových prasklín a zmerajte vonkajší priemer na ± 0,5 mm, použite 10 -násobné zväčšovacie sklo. Uskutočňuje sa test TAP na overenie vnútornej integrity, čím sa zabezpečí ostrý kovový zvuk. Počas testu statickej rovnováhy by hmotnosť nemala prekročiť 5G. Vyžaduje sa dynamické vyváženie, ak hmotnosť prekročí štandard.

Príprava na inštaláciu

Novo používané brúsne kolesá musia byť povolené aklimatizovať na teplotu v dielni najmenej 48 hodín. Mal by sa používať metóda gradientového zahrievania, pričom teplota stúpala viac ako 5 ° C za hodinu. Pred inštaláciou sa vyžaduje ultrazvukové čistenie izopropylalkoholom po dobu 10 minút a nepracovné povrchy by mali byť potiahnuté špeciálnym olejom proti praskovaniu. Počas inštalácie musí kontaktný povrch príruby spĺňať štandard čistoty RA 0,4 μm a pomocou optickej plochej šošovky by sa mala skontrolovať rovinnosť.

Systém záznamov údržby

Vytvorte komplexný systém riadenia elektronických záznamov, ktorý zaznamenáva základné údaje, ako napríklad čas, personál a stav zariadenia pri každej relácii údržby, ako aj počet dávkových čísel vymenených častí. Systém musí obsahovať schopnosti analýzy trendov, aby automaticky generovali správy o včasnom varovaní pre bežné poruchy, ako je opotrebenie ložiska, nerovnováha brúsenia kolies a hydraulické úniky. Údaje o údržbe sa musia uchovávať najmenej päť rokov a pre kritické komponenty sa musí ustanoviť úplný záznam sledovateľnosti životného cyklu.

Prísne dodržiavanie týchto špecifikácií údržby a skladovania zaisťuje optimálne prevádzkové podmienky pre mlynčeky bez centra vybavených vitrifikovanými kolesami CBN, čím sa predlžuje priemerný čas medzi zlyhaniami na viac ako 8 000 hodín a zvýši životnosť mletného kolesa o 30-50%. Najmä počas obdobia dažďov alebo období významných kolísaní teploty by sa malo vykonať časté testovanie parametrov prostredia, aby sa zabránilo kolísaniu vlhkosti a teploty ovplyvniť presnosť zariadenia. Údržbu musia vykonávať profesionálne vyškolení technici, ktorí používajú spotrebné materiály a nástroje špecifikované v továrni, aby sa zabezpečilo, že údržba kvality spĺňa štandardné požiadavky.

7

Aké sú výhody keramických mlečných kolies CBN v mlečných strojoch bez centra?

Keramické CBN (kubické bóru nitridu) brúsenie kolies ponúkajú významné výhody pri vysoko presných brúskach v mletých strojoch bez centra kvôli ich vysokej tvrdosti, vysokej tepelnej stabilite a dlhej životnosti. Tieto výhody zahŕňajú:

Vysoká tvrdosť: Tvrdosť CBN je na druhom mieste iba od spoločnosti Diamond, vďaka čomu je vhodný na obrábanie materiálov s vysokou tvrdosťou, ako je tvrdená oceľ, cementovaný karbid a keramika.

Vynikajúca tepelná stabilita: Keramická väzba je odolná voči vysokým teplotám, znižuje tepelnú deformáciu a zlepšuje presnosť obrábania.

Vynikajúce samopyharping: Zrny abrazívne sa ľahko preliatia po pasivácii, udržiavaní ostrosti a znižovanie rizika popálenín.

Dlhá životnosť: V porovnaní s bežnými kolesami mletia korundum sa ich životnosť môže predĺžiť o 5 až 10-krát, čím sa zníži frekvencia náhrady.

Aké materiály sú vhodnými na mletie kolesá CBN CBN?

Vitrifikované mleté kolesá CBN sa používajú primárne na presné brúsenie materiálov s vysokou tvrdosťou, vodorovné materiály vrátane:

Tvrdenú oceľ (HRC ≥ 50, napríklad ložiská oceľ a oceľ formy); Karbid (ako napríklad oceľové náradie volfrámu); Keramika a sklo (ako je oxid zirkónia a karbid kremíka); Zliatiny s vysokou teplotou (napríklad zliatiny na báze niklu);

Neodporúvajú sa na použitie na mäkkých materiáloch (ako je hliník a meď), pretože zrná CBN sa môžu ľahko vložiť do mäkkého kovu, čo spôsobuje upchávanie kolies.

Ako by som si mal zvoliť veľkosť, koncentráciu a väzbu štrk pre vitrifikované mleté kolesá CBN? Výber veľkosti štrkov:

Hrubé brúsenie (RA 0,8-1.6 um): #80- #120

Polo-jemné mletie (RA 0,4-0,8 µm): #140- #240

Jemné brúsenie (RA <0,4 um): #320 a viac

Výber koncentrácie:

Nízka koncentrácia (50%-75%): Vhodné pre obrábanie s nízkou úrovňou grindingovej sily

Koncentrácia média (100%): Všeobecné účely, účinnosť vyrovnávania a životnosť

Vysoká koncentrácia (150%-200%): Vhodné na mletie s vysokým výkonom, ale s vyššími nákladmi

Výber spojiva:

Vitrified Bond (VIT): Všeobecné účely, vhodné pre väčšinu vysoko presných mletia aplikácií

Kovová väzba (M): Vhodné pre ultra tvrdé materiály, ale so zlými vlastnými vlastnosťami

Živová väzba (B): Vhodné pre vysokú kvalitu povrchu, ale so zlým odporom tepla

Ako správne obliecť brúsenie kolesa CBN? Obliekanie náradia: diamantové dresingové pero alebo diamantový valček

Parametre obväzov:

Kŕmenie obliekania: 0,002-0,01 mm/zdvih

Rýchlosť obväzov: 0,1-0,3 m/s

Chladiaca kvapalina: Musí sa použiť na zabránenie prehriatiu počas obliekania

Frekvencia obväzov:

Hrubé brúsenie: šaty každých 4-8 hodín

Jemné brúsenie: šaty každé 2-4 hodiny

Ako zabrániť popáleninám obrobku pri používaní Vitrifikovaných brúsnych kolies CBN na mletí bez centra?

Popáleniny obrobku sú zvyčajne spôsobené nadmerným mletným teplom. Môžu sa prijať tieto opatrenia:

Zníženie rýchlosti mletia: Primerane znížte rýchlosť mletia kolesa (napr. Z 80 m/s na 60 m/s).

Optimalizácia chladiacej kvapaliny: Na zabezpečenie primeraného pokrytia mletia použite vysoko mazaciu kvapalinu.

Nastavovacie podávanie: Znížte množstvo každého rezania (napr. Z 0,02 mm do 0,01 mm).

Výber vhodnej tvrdosti brúsneho kolesa: Príliš ťažké brúsenie môže ľahko spôsobiť popáleniny; Môže sa použiť mäkšie brúsenie kolesa CBN CBN.

Aké príčiny a riešenia pre chatovacie značky alebo mimo neho na obrobkoch?

Možné príčiny:

Nevyvážené brúsenie

Bezvýznamné vodiace koleso

Nesprávna výška centra obrobku

Nesprávne parametre brúsenia (napr. Nadmerná rýchlosť posuvu)

Riešenie:

Vyvážiť brúsenie kolesa, aby ste minimalizovali vibrácie.

Oblečte vodiace koleso, aby ste zaistili okrúhosť.

Upravte výšku stredu obrobku (zvyčajne 0,5-1,5 mm nad strednou čiarymi brúsky).

Znížte rýchlosť posuvu a optimalizujte parametre brúsenia.

Aké sú možné príčiny a roztoky pre krátku vitrifikovanú životnosť brúsenia kolies CBN?

Možné príčiny:

Nesprávne parametre brúsenia (napr. Nadmerná rýchlosť posuvu)

Nedostatočné chladenie vedúce k tepelnému poškodeniu brúseného kolesa

Nesprávny výber kolies (napr. Príliš nízka koncentrácia)

Materiál obrobku obsahuje nečistoty (napr. Karbid s príliš vysokým obsahom kobaltu)

Opatrenia na zlepšenie:

Optimalizujte parametre brúsenia, aby ste predišli preťaženiu.

Zaistite dostatočný prietok chladiacej kvapaliny (≥ 20 l/min).

Vyberte mlecie koleso CBN s vyššou koncentráciou (napr. 100% → 150%). Skontrolujte materiál obrobku, aby ste predišli nečistotám, ktoré môžu ovplyvniť životnosť brúsneho kolesa.

Aký je rozdiel medzi vitrifikovanými brúsnymi kolesami CBN a konvenčnými kolesami mletia korundum?

Porovnávacie položky	Vitrifikované brúsky CBN	Bežné brúsenie kolesa Corundum (napr. White Corundum)
Tvrdosť	Extrémne vysoký (druhý iba do diamantu)	Relatívne nízky
Uplatniteľné materiály	Materiály s vysokou tvrdosťou (kalená oceľ, karbid)	Obyčajná oceľ, liatina
Životnosť	5-10 krát dlhšie	Relatívne krátke, vyžaduje častú výmenu
Mletie	Vysoký, vhodný na presné brúsenie	Relatívne nízky, vhodný na hrubé brúsenie
Náklady	Vysoká, ale vynikajúca celková nákladová efektívnosť	Relatívne nízky, ale vyžaduje častú výmenu

Ako by sa mali skladovať a udržiavať brehové kolesá Vitrified CBN CBN?

Skladovacie prostredie: Udržujte suché koleso a bez vibrácií, vyhnite sa extrémnym alebo nízkym teplotám.

Predinštalačná kontrola: Uistite sa, že koleso je bez prasklín a že vnútorný otvor sa zhoduje s prírubou.

Čistenie po použití: Na odstránenie mletných zvyškov a zabránenie upchávania použite stlačený vzduch alebo špecializovaný čistiaci prostriedok.

Typické aplikácie vitrifikovaných mletných kolies CBN na strihových brúskach

Brúsenie ložiska: Vysoká presnosť a konzistencia, s RA až 0,2 µm.

Brúsenie karbidu: Rozšírte životnosť nástroja a znížte riziko popálenín.

Automobilové diely (napr. Cam hriadele): vysokoúčinné mletie na zlepšenie účinnosti výroby.

8. 10 Kľúčové úvahy o používaní keramických brúsnych kolies CBN v mlečných strojoch bez centra

Výber vhodných parametrov brúsenia kolies

Veľkosť štrku: Vyberte #80- #120 pre hrubé brúsenie a #240- #400 pre jemné brúsenie.

Koncentrácia: Všeobecne si vyberte 75%-100%, čo sa zvyšuje na 150%pre ťažké mletie.

Bond: Vitrifikovaná väzba (VIT) je vhodná pre väčšinu vysoko presných mletia aplikácií.

Nesprávny výber: Príliš jemná štrk môže zvýšiť mleté sily, zatiaľ čo príliš vysoká koncentrácia môže zvýšiť náklady.

Zaistite dynamickú rovnováhu brúsneho kolesa

Pred inštaláciou je nevyhnutné dynamické vyváženie, aby sa zabránilo ovplyvneniu vibrácií v oblasti kvality povrchu obrobku (zvyšujúce sa hodnoty RA).

Pravidelne kontrolujte, najmä počas vysokorýchlostného mletia (lineárne rýchlosti ≥ 60 m/s).

Vplyv: Nerovnováha môže spôsobiť chatovacie značky a okrúhlosť mimo tolerancie.

Správne oblečte brúsené koleso

Obliekanie náradia: Diamantové dresingové pero alebo valček.

Parametre obväzov: Kŕmite 0,002-0,01 mm/zdvih, rýchlosť obväzu 0,1-0,3 m/s.

Chladenie: Nastriekajte chladivo počas obväzu, aby sa zabránilo poškodeniu tepla.

Chyby prevádzky: Nadmerné obväzovanie alebo nadmerná rýchlosť urýchli opotrebenie brúsenia kolies.

Optimalizujte parametre brúsenia

Lineárna rýchlosť: Odporúčaná pre vitrifikované mlecie kolieska CBN je 50-80 m/s (nastavte v závislosti od materiálu).

Rýchlosť posuvu: 0,005-0,02 mm pre jemné mletie a vyššia pre hrubé brúsenie.

Rýchlosť obrobku: Vyrovnajte rýchlosť vodiaceho kolesa, aby ste predišli sklzu a deformácii.

Typické problémy: Nadmerné krmivo môže ľahko spôsobiť popáleniny, zatiaľ čo príliš nízka rýchlosť môže viesť k zlej účinnosti.

Prísne ovládať využitie chladiacej kvapaliny

Prietok: ≥ 20 l/min, aby sa zabezpečilo pokrytie celej mletia. Filtrácia: Použite vysoko-presný filtračný systém (napr. 5 μm alebo menej), aby ste zabránili brúseniu zvyškov upchatie brúsneho kolesa.

Typ: Vyberte vysoko mazaciu chladiacu kvapalinu (napr. Syntetický ester).

Dôsledky nedostatočného chladenia: popáleniny obrobku a tepelné praskanie brúsneho kolesa.

Upravte výšku stredu obrobku

Odporúčaná hodnota: Centrum obrobku by malo byť 0,5-1,5 mm nad stredom brúsneho kolesa (nastavte na základe priemeru).

Náraz: Príliš nízka výška môže viesť k hlavni; Príliš vysoká výška môže spôsobiť nálad.

Metóda testovania: Zmerajte Roundness po pokusnom brúsení a jemnom doladení do optimálnej polohy.

Vyvarujte sa brúsenia mäkkých materiálov

Uplatniteľné materiály: kalená oceľ, karbid, keramika atď. (HRC ≥ 50).

Zakázané materiály: Mäkké kovy, ako je hliník a meď, môžu ľahko spôsobiť upchávanie brúsenia kolies.

Alternatíva: V prípade mäkkých materiálov použite kolesá Corundum alebo Diamond Grinding.

Pravidelne kontrolujte vodiace koleso a opornú dosku

Zaokrúhlenie vodiacej kolesá: Mimoriadnosť môže mať za následok odchýlky obrobku a vyžaduje pravidelné zaokrúhlenie. Opotrebovanie podpery: opotrebenie vyžaduje výmenu, inak bude ovplyvnená priamka obrobku.

Cyklus údržby: Skontrolujte vodiace koleso každých 8 hodín.
