Prečo sú keramické mlecie kolesá CBN najlepšou voľbou pre brúsenie kužeľa?

1. Prehľad nárastu a výhod VITRIFIKOVANÝCH CBN Grinding Wheels

Výskyt mlečných kolies viazaných kubickým bórom bóru bóru (CBN) poskytol roztok pre vysoko presné mletie kužeľa. CBN (kubický bór nitrid) je druhý najťažší materiál po diamante a vitrifikovaná väzba prepožičiava vynikajúcu tepelnú odolnosť a štrukturálnu stabilitu na brúsenie kolesa. V porovnaní s tradičnými brúsnymi kolesami patrí hlavné výhody vitrifikovaných mletých kolies CBN:

Extrémne dlhá životnosť: Odolnosť proti opotrebeniu je viac ako 100 -krát vyššia ako odporúčacie kolesá Corundum, čo výrazne znižuje zmeny nástrojov a časy obväzov.

Vysoká tepelná stabilita: vydrží teploty presahujúce 1400 ° C, čo bráni tepelnej deformácii obrobku.

Vysoké presné zadržiavanie: Nízka strata brúsneho zrna zaisťuje dlhodobú a stabilnú presnosť obrábania.

Vysokoúčinné brúsenie: Zvyšuje mieru odstraňovania kovov o 30% až 50%, čo výrazne zlepšuje účinnosť výroby.

Základné vlastnosti vitrifikovaných mletných kolies CBN

Vitrifikované mleté kolesá CBN sú vysokovýkonné mlecie nástroje vyrobené z kompozitu kubického bóru nitridu (CBN) abrazívne a vitrifikovaného spojiva. Táto jedinečná kombinácia materiálu im dáva výnimočný výkon obrábania.

Vlastnosti Abrokátov CBN

Kubický bór nitrid (CBN) je syntetický materiál suprehard s kryštálovou štruktúrou podobnou diamantom, ktorý pozostáva z kovalentne viazaných atómov bóru a dusíka. ABRASIVES CBN majú nasledujúce vynikajúce vlastnosti:

(1) extrémne vysoká tvrdosť a odolnosť proti opotrebeniu

Mikrohardness môže dosiahnuť 4500HV, druhý iba na Diamond (10000HV) a viac ako dvojnásobok metrom Corundum (2000HV)

Odolnosť voči opotrebovaniu je viac ako 100-násobok odhodovania bežných abrazív Corundum, čo je obzvlášť vhodné na spracovanie materiálov s vysokou tvrdosťou

(2) Vynikajúca tepelná stabilita

Vysoko teplotný odpor až do 1400 ° C (diamant začína oxidovať pri 800 ° C)

Udržuje rezanie výkonu pri vysokých teplotách a nereaguje s kovmi na báze železa

(3) Dobrá chemická inerte

Nereaguje chemicky s kovmi, ako je železo, nikel a kobalt

Obzvlášť vhodné na spracovanie železných kovov, ako je kalená oceľ a vysokorýchlostná oceľ

Charakteristiky vitrifikovanej väzby

Vitrifikovaná väzba je kľúčovým faktorom pri určovaní výkonnosti brúsnych kolies. Medzi jej hlavné vlastnosti patrí:

(1) Vysoký tepelný odpor

Teplota spekania môže dosiahnuť nad 1200 ° C

Udržiava stabilné mechanické vlastnosti v rámci pracovného teplotného rozmedzia

(2) Vynikajúca tuhosť

Elastický modul dosahuje nad 100 GPA

Malá deformácia počas brúsenia, ktorá vedie k udržaniu presnosti spracovania

(3) kontrolovateľná pórovitosť

Pórovitosť 5%-40% sa dá dosiahnuť pomocou úpravy vzorca

Pórovitosť pomáha pri odstraňovaní a chladení čipov, zabraňuje popáleninám obrobku

(4) Dobré samoobsadenie

Zrny abrazívne môžu po pasivácii spadnúť v čase a odhaliť novú ostrú hranu

Udržiava nepretržitý a stabilný mletý výkon

Unikátna štruktúra keramických brúsnych kolies CBN

Typické keramické mlecie kolesá CBN prijímajú viacvrstvový dizajn štruktúry:

(1) Abrazívna vrstva

Koncentrácia CBN je zvyčajne 75%-150% (objemová frakcia)

Rozsah veľkosti abrazivách: hrubé brúsenie #80- #120, jemné brúsenie #400- #2000

(2) prechodná vrstva

Zaisťuje pevné spojenie medzi brúsnou vrstvou a substrátom

Hrúbka je zvyčajne 1-2 mm

(3) Maticový materiál

Hliníková zliatina: Ľahká, vhodná pre vysokorýchlostné brúsenie

Oceľová matica: Vysoká tuhosť, ktorá sa používa na brúsenie s vysokým obsahom zaťaženia

Výhody keramického dlhopisu

Keramická väzba je anorganický materiál zložený zo sklenenej fázy a kryštalickej fázy. Jeho výhody zahŕňajú:

Vysoká tuhosť: odolnejšia voči deformácii ako živicia alebo kovová väzba, vhodná na mletie s vysokou presnosťou

Vysokoteplotný odpor: udržiava stabilitu aj počas vysokorýchlostného mletia (viac ako 120 m/s).

Vynikajúce samopyharping: Po otupení abrazívne zrná upadnú, odhaľujú čerstvo naostrenú hranu a udržiavajú ostrosť.

Porovnanie s tradičnými brúsnymi kolesami (korundum, diamant atď.)

Porovnanie výkonnosti

V porovnaní s tradičnými brúsnymi kolesami ponúkajú keramické brúsky CBN značné výhody:

Výkonnostné špecifikácie	Koleso	Živice-resin CBN brúsenie kolesa	Vitrifikované brúsky CBN
Maximálna prevádzková teplota	800 ° C	300 ° C	1400 ° C
Rast mletia (hodnota G)	10-50	200-500	500-2000
Maximálna lineárna rýchlosť	80 m/s	100 m/s	160 m/s
Dimenzionnosť	Spravodlivý	Dobrý	Vynikajúci
Frekvencia obliekania	Vysoký	Médium	Nízky

2. Preventívne opatrenia na používanie keramického mlecie kužeľový stroj na keramické brúsky

Výber a inštalácia brúsenia kolies

Výber a zodpovednosť mletia kolies

Vyberte príslušnú koncentráciu CBN na základe materiálu obrobku (pre kalenú oceľ sa odporúča 100%-150%)

Zásady výberu veľkosti štrku:

Hrubé brúsenie: #80- #120

Polo-jemné brúsenie: #150- #240

Jemné brúsenie: #400 a viac

Výber typu spojiva (sklenená fáza/mikrokryštalická keramika)

Inštalačné špecifikácie

Použite vyhradenú prírubu na zabezpečenie rovnomerne distribuovanej upínacej sily

Po inštalácii sa vyžaduje dynamické vyváženie (zvyšková nevyváženie ≤ 0,4 g · mm/kg)

Vykonajte test voľnobehu pred počiatočným použitím (3 0 minút a potom postupne zvyšujte rýchlosť na prevádzkovú rýchlosť)

Riadenie procesu

Nastavenie parametra Kľúčové body

Lineárne riadenie rýchlosti:

Oceľ: 80-120 m/s

Karbid: 60-100 m/s

Výber rýchlosti podávania:

Hrubé brúsenie: 0,01-0,03 mm/mŕtvica

Jemné brúsenie: 0,002-0,01 mm/zdvih

Časy čistenia iskry: Počas fázy jemného mletia vykonajte najmenej tri brúsky bez iskry.

Riadenie chladiacej kvapaliny

Musí sa použiť špecializovaná brúsna tekutina (pH 8,5-9,5).

Požiadavka prietoku: ≥ 2 l/min na mm šírky brúsenia kolies.

Presnosť filtra ≤ 25 μm. Pravidelne kontrolujte koncentráciu (odporúčané 4 -6%)

Obliekanie

Špecifikácie obväzu na brúsenie kolies

Výber návrhu nástroja:

Hrubý obväz: jednostupňové diamantové pero

Jemný obväz: diamantový valček

Parametre obväzov:

Kŕmenie obliekania: 0,002-0,01 mm/zdvih

Pomer rýchlosti obliekania: 0,6 až 0,8 (pomer lineárnej rýchlosti kolieska k valcovi)

Monitorovanie

Pravidelne kontrolujte stav povrchu brúsneho kolesa (každých 8 hodín)

Stanovte systém monitorovania sily/napájania a nastavte prahové hodnoty alarmu

Zaznamenajte údaje o životnom priemysle brúsenia kolesa (priemerný počet častí spracovaných v intervale obväzu)

Bezpečnostné prevádzkové požiadavky

Ochranné opatrenia

Musí byť nainštalovaný ochranný kryt (otvárací uhol ≤ 180 °)

Prevádzkovatelia musia nosiť ochranné masky (na ochranu pred prachom CBN).

V pracovnej oblasti musí byť nainštalovaný magnetický oddeľovač, aby sa zhromažďovali kovové čipy.

Neobvyklý manipulácia

Postup manipulácie s prebytkom vibrácií:

Okamžite zastavte stroj.

Skontrolujte radiálny nános vretena (mal by byť ≤0,005 mm).

Vyváženie.

Odpoveď popálenia obrobku:

Skontrolujte uhol rozprašovania chladiacej kvapaliny.

Znížte rýchlosť posuvu o 20%-30%.

Kontrola životného prostredia

Riadenie teploty a vlhkosti

Udržujte teplotu seminára 20 ± 2 ° C.

Relatívna vlhkosť 45%-65%.

Presné mletie miestnosti sa musia udržiavať pri konštantnej teplote.

Opatrenia na prevenciu vibrácií:

Nainštalujte zariadenie do vibračných základov (amplitúda ≤2 μm).

Vyhnite sa lokalizácii zariadenia v rovnakej oblasti ako vypaľovacie zariadenie.

3. Bežné riešenia problémov pre keramické brúsky CBN Mletie kolies.

Problémy s presnosťou obrábania

Odchýlka z kužeľa

Fenomén: Uhol kužeľa obrobku z tolerancie (> ± 0,005 °)

Možné príčiny:

Strata geometrickej presnosti obrábacieho nástroja (Sprievodca/vreteno)

Nesprávne nastavenie uhla brúsneho kolesa

Nedostatočná tuhosť obrobku/príslušnosti spôsobujúceho deformáciu

Riešenia:

Použite laserový interferometer na kontrolu geometrickej presnosti strojového náradia (zaostrenie na osi Z a kolmo os x))

Prekalibrujte uhol mletia kolesa (odporúča sa pomocou štandardného uhlia))

Pridajte ďalšie body podpory obrobku a prepnite do hydraulickej svorky (ovládali upínaciu silu na 3-5 MPa)

Okrúhlosť

Fenomén: Roundness> 2 μm

Možné príčiny:

Zlá dynamická rovnováha drviaceho kolesa

Opotrebovanie ložiska vretena (radiálny zátok> 0,003 mm)

Nadmerné mletie parametre

Riešenie:

Vyvážiť brúsenie kolesa (cieľová hodnota: G1.0)

Skontrolujte radiálny nános vretena a v prípade potreby vymeňte ložiská (odporúčajú sa keramické ložiská)

Upraviť parametre:

Znížte lineárnu rýchlosť o 10%-15%

Znížte rýchlosť posuvu na 50% pôvodnej hodnoty

Problémy s kvalitou povrchu

Zvlnenie povrchu

Fenomén: Pravidelné vlnenie vzorov (vlnová dĺžka 0,1-0,5 mm)

Možné príčiny:

Brúsenie vibrácií systému Wheel-Workpiece.

Základná základňa

Mletie

Riešenie:

Skontrolujte a posilňujte základ (hodnota vibrácií by mala byť ≤ 2 μm/s)

Upravte rýchlosť rotácie, aby ste zabránili rezonančnej zóne (stanovené analýzou spektra FFT)

Používajte nerovnako rozmiestnené brúsne koleso (napríklad typ špirálovej drážky)

Popálenie povrchu

Príznak: sfarbenie povrchu obrobku (oxidácia)

Možné príčiny:

Nedostatočné chladenie (neprimeraný prietok/tlak)

Upchaté póry brúsky

Nadmerná rýchlosť posuvu

Riešenie:

Optimalizovať chladiaci systém:

Zvýšte prietok na 15 l/min · mm (šírka brúsneho kolesa)

Použite dizajn duálnej dýzy (jeden na vrchu a jeden na spodnej časti, naklonený pri 15 °)

Vyčistite póry brúsneho kolesa vysokotlakovým vzduchovým pištoľom (0,6 MPA stlačený vzduch)

Znížte rýchlosť posuvu o 30% a zvýšte počet leštiacich cyklov (≥ 3)

Abnormality brúsenia kolies

Nadmerné opotrebenie

Príznak: Životnosť brúsenia kolies sa znižuje o viac ako 50%

Možné príčiny:

Nevhodná koncentrácia

Zmeny materiálu obrobku (napr. Obsahujúce tvrdé fázy)

Nesprávne parametre obväzov

Riešenie:

Upravte koncentráciu CBN:

Zhasovaná oceľ: 100%-125%

Karbid: 75%-100%

Upravte parametre obväzov:

Znížte rýchlosť posuvu obväzov na 0,001 mm/mŕtvica

Upravte pomer rýchlosti obväzu na 0,4

Abrazívne odlievanie obilia

Fenomén: Na povrchu brúsneho kolies sa objavuje „plešaté škvrny“

Možné príčiny:

Nedostatočná pevnosť v spojení

Nadmerné nárazové zaťaženie

Korózia chladiacej kvapaliny

Riešenie:

Použite mikrokryštalickú keramickú väzbu s vysokou pevnosťou

Optimalizujte metódu rezania (použite sklonené rezanie, uhol <5 °)

Zmeňte typ chladiacej kvapaliny (vyhnite sa prísadám obsahujúcim síru)

Problémy so systémovým systémom

Nízka účinnosť spracovania

Fenomén: 30% zníženie rýchlosti odstraňovania kovov

Možné príčiny:

Mletie tuposť kolesa

Nedostatočná brúsna sila

Konzervatívne parametre procesu

Riešenie:

Implementovať monitorovanie stavu:

Nastavte prahovú hodnotu výkonu (85% hodnoteného výkonového alarmu)

Použite snímač akustických emisií na monitorovanie stavu brúsenia kolies

Rozmerová nestabilita

Fenomén: Rozmerová variácia dávok> 0,005 mm

Možné príčiny:

Akumulovaná tepelná deformácia

Chyba merania

Nekompenzované opotrebenie brúsneho kolesa

Riešenie:

Implementovať kompenzáciu teploty:

Čas zahrievania stroja ≥ 2 hodiny

Nainštalujte systém regulácie teploty okolia (20 ± 1 ° C)

Stanoviť mechanizmus automatickej kompenzácie:

Spustite online meranie každých 10 dielov

Automaticky opravte súradnicu osi Z PLC

Núdzové riešenie problémov

Trhlina

Núdzové opatrenia:

Okamžite stlačte tlačidlo núdzového zastavenia

Skontrolujte integritu ochranného obalu

Príčiny vyšetrovania:

Nadmerná rýchlosť (skontrolujte štítok s maximálnou rýchlosťou)

Nadmerné inštalačné napätie (krútiaci skrutky príruby podľa príručky)

Zlyhanie upínacieho obrobku

Núdzové opatrenia:

Skontrolujte hydraulický tlak svorky po vypnutí (zvyčajne 3-5 MPa)

Použite roztok sekundárneho polohovania (mechanické umiestnenie pneumatického upínacieho upína

Pridajte vizuálnu inšpekciu do kľúčových procesov (na potvrdenie správneho upínania)

Odporúčania preventívnej údržby

Zriadiť monitorovací denník:

Zaznamenajte krivku brúsnej sily po každom obväzu

TRAČNÉ TRENOVANÉ TRENDY LIFICKÉHO KOLY (Správa riadiacich grafov)

Správa náhradných dielov:

Udržiavajte núdzové brúsky obliekajúce sa náradie (diamantové valčeky)

Náhradné diely na ložisku vretena (odporúčaná povinná výmena po 8 000 hodinách)

4

Hlavné funkcie

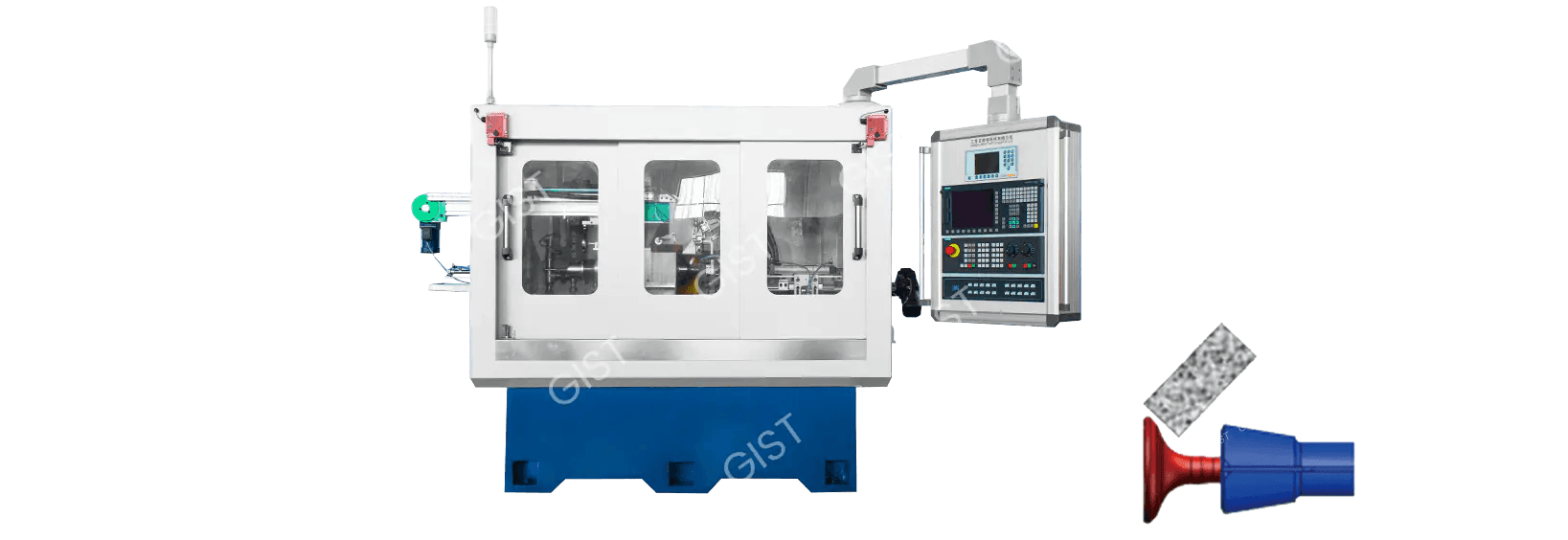

Keramické mlynčeky na presnosť kolies CBN sú špičkové vybavenie špeciálne navrhnuté na obrábanie vysoko presných kónických dielov. Ich základné funkcie sú nasledujúce:

Tvorba vysokej presnej kužeľa

Dosiahnutie presnosti obrábania na úrovni mikrónu (Roundness ≤ 1 μm, tolerancia uhla kužeľa ± 0,003 °).

Môže spracovať rôzne kónické štruktúry:

Automobilový prenos synchronizátor

Mortise s motorovým motorom a kužele s drážkami Tenon

Presné pretekárske kužele

Šialené kužele

Spracovanie ťažko machínových materiálov

Navrhnuté pre materiály s vysokou tvrdosťou:

Tvrdená oceľ (HRC60)

Zliatiny s vysokou teplotou (Inconel 718 atď.)

Karbid (YG8 atď.)

Vyriešte problémy s tradičnými brúsnymi kolesami, ktoré sú „neschopné brúsiť“ a sú náchylné na popáleniny

Kombinované obrábanie schopností

Integrovaný proces mriežky

Vyplňte obrábanie viacerých funkcií v jednom nastavení upínania:

Valcový povrch

Koncová tvár

Profilovanie povrchovej drážky

Základné výhody

Ultra dlhý život nástroja

Porovnávacia položka	Koleso	Vitrifikované brúsky CBN
Životnosť obliekania	50 kusov	2 000 kusov
Celková životnosť	200 kusov	50 000 kusov
Frekvencia obliekania	Dvakrát na smenu	Raz týždenne

Vynikajúca kvalita povrchu

Drsnosť povrchu RA dosahuje 0,1 μm (zrkadlová povrchová úprava)

Žiadna hĺbka vrstvy popáleniny <2 μm (konvenčné brúsky kolesá> 10 μm)

Zvyškové napätie kontrolované v rámci -200 mPa (stav tlakového napätia)

Vysokoúčinný proces obrábania

Výrazne vylepšená miera odstraňovania kovov:

Zhasovaná oceľ: 2,5 mm³/mm · s (konvenčný proces 0,8 mm³/mm · s)

Karbid: 1,2 mm³/mm · s (konvenčný proces 0,3 mm³/mm · s)

Čas cyklu skrátený o 40%-60%

Energeticky úsporné a environmentálne vlastnosti

Porovnanie spotreby energie:

Konvenčné brúsenie: 25 kW · H/100 kusov

Brúska CBN: 8kW · H/100 kusov

Zníženie odpadu:

Brúsky čipy znížené o 80%

Spotreba chladiacej kvapaliny sa znížila o 50%

Inteligentná kontrola procesu

Vybavený systémom merania online (laser/typ kontaktu)

Funkcia adaptívnej kompenzácie:

Automaticky opravuje opotrebenie brúsenia kolies

Kompenzácia v reálnom čase za tepelnú deformáciu

Digital Twin System predpovedá výsledky obrábania

Technické prielomy

Inovácia

Technológia nano-ceramiky:

Pevnosť v ohybe sa zvýšila na 180 MPa

Tepelná odolnosť sa zvýšila o 30%

Viacvrstvové kompozitné brúsenie kolesa:

Základná vrstva: matica s vysokou tlmivou

Prechodná vrstva: gradient materiál

Pracovná vrstva: Agregáty mikrokryštálov CBN

Inovácia

Technológia kryogénnej mletia:

Teplota obrobku <150 ° C (konvenčný proces> 400 ° C) dosiahnutý vysokotlakovým chladením prúdu

Technológia potlačenia vibrácií:

Aktívny tlmiaci systém riadi amplitúdu vibrácií do 0,5 μm

Integrácia

Funkcia prepojenia s piatimi osami:

Maximálne spojenie Počet osí: x/y/z/os/stred

Presnosť umiestnenia: 5 μm 5 μm/300 mm

Modulárny dizajn:

Výmena rýchleho brúsenia jednotky kolesa (<10 minút)

Voliteľné moduly funkcie otáčania/frézovania

Hodnota aplikácie v priemysle

Automobilová výroba

Ovrobenie kužeľa prenosu synchronizátora:

Presnosť obrábania sa zlepšila na DIN 5

Jednotkové náklady sa znížili o 35%

Nové obrábanie hriadeľa motora energetického vozidla:

Dosiahnuť toleranciu 0,005 mm

Eliminujte problém s hlukom spojený s tradičnou montážou

Letectvo

Mortise Mortise Mortise a Tenon:

Únava sa zvyšovala trikrát

Obrábkový cyklus sa znížil z 8 hodín na 2,5 hodiny

Ovukenie kužeľa Lose Cone:

Integrita povrchu spĺňa štandardy AMS2420

Miera šrotu sa znížila z 15% na 0,5%

Výroba nástrojov

Ovrobenie vŕtania vŕtačke vŕtačke:

Špičkové vrstvenie <3 μm

Životnosť nástroja sa zvýšila o 50%

Vysoko presné frézovacie rezačky s zúženými stopkami:

Kontaktná oblasť> 90%

Upínacia opakovateľnosť 1 μm

Budúce smery rozvoja

Inteligentné vylepšenia:

Integrovaný systém optimalizácie procesu AI

Vývoj samo-learningového modelu predikcie stavu brúsenia

Zelená výroba:

Prielomy technológie suchého mletia

Vývoj degradovateľných spojivových materiálov

Ultra-presné obrábanie:

Dosiahnutie drsnosti povrchu nanočastíc (RA <0,05 μm)

Vývoj procesov odstraňovania na úrovni atómovej úrovne

5. Bežná sprievodca riešením a údržbou problémov pre keramické mlecie kolies CBN

Diagnostika a riešenie problémov bežných problémov

Riešenie problémov Abnormálna presnosť obrábania

Abnormálna presnosť obrábania sa prejavuje hlavne ako nadmerný uhol kužeľa a zlá guľatá. Nadmerný kužeľový uhol sa zvyčajne týka odchýlky viac ako ± 0,01 ° medzi skutočným opracovaným uhlom kužeľa a požiadavkou na konštrukciu, zatiaľ čo zlá guľatá naznačuje odchýlku viac ako 2 μm od opracovaného kruhového prierezu.

V prípade nadmerného uhol kužeľa musí byť najprv kalibrovaná geometrická presnosť stroje. Odporúča sa použiť laserový interferometer na kontrolu kolmej osi každej osi, najmä kolmo medzi osami x a z. Tento test by sa mal vykonať po stabilizácii prevádzkovej teploty stroja, zvyčajne si vyžaduje zahrievanie 1-2 hodiny. Ak sa zistí kolmo odchýlka, mala by sa opraviť podľa pokynov výrobcu stroja. Toto sa všeobecne dosiahne nastavením výšky vodiacej koľajnice na 0,005-0,01 mm.

Obväz na brúsenie kolies je tiež významným faktorom ovplyvňujúcim presnosť uhla zúženia. Odporúča sa obväz s diamantovými valcovými obväzmi s rýchlosťou posuvu obväzov 0,002-0,005 mm. Po obliekaní sú potrebné najmenej tri cykly leštenia bez iskry, aby sa zabezpečila rovnomernosť a ostrosť abrazívnych zŕn na povrchu brúsneho kolesa. Pri obrábaní zúženia s vysokou presnosťou sa odporúča otestovať brúsenie jedného alebo dvoch obrobkov pred konečným obrábaním. Získanie uspokojivých meraní sa môže začať hromadná výroba.

Zlá okrúhlosť často úzko súvisí so stavom vretena obrábacieho stroja. Najprv skontrolujte radiálny náradie vretena, ktorý by nemal prekročiť 0,003 mm pomocou indikátora číselníka. Ak je táto hodnota prekročená, bude možno potrebné vymeniť ložiská vretena. Ďalej musí byť brúsené koleso dynamicky vyvážené podľa štandardov G1.0, pričom nevyvážená sa riadi v rámci 0,4 g · mm/kg. Pre vysokorýchlostné mletie (lineárne rýchlosti presahujúce 80 m/s) sa na monitorovanie a úpravu v reálnom čase odporúča online dynamický vyrovnávací systém.

Riešenie defektov kvality povrchu

Defekty kvality povrchu zvyčajne zahŕňajú značky chatovania, popáleniny a nadmernú drsnosť. Značky chatter možno kategorizovať ako pravidelné a náhodné.

Pravidelné značky chatovania sa zvyčajne javia ako rovnomerné, periodické pruhy s vlnovou dĺžkou medzi 0,1 a 0,5 mm. Tento typ problému je primárne spôsobený vibráciami systému. Ošetrené opatrenia zahŕňajú: presne vyváženie brúsneho kolesa, aby sa zabezpečilo, že spĺňa normy G1.0; Upravenie rýchlosti vretena a pomocou analýzy spektra FFT na identifikáciu rezonančných frekvencií, aby sa predišlo citlivým rozsahom rýchlosti; a kontrola základu obrábacích strojov, aby sa zabezpečilo, že úrovne vibrácií sú pod 2 μm/s.

Náhodné značky chatovania sa javia ako nepravidelné povrchové značky, ktoré často naznačujú možné opotrebenie ložiska vretena. V prípade potreby by sa mali skontrolovať a vymeniť ložiská. Pri výmene venujte pozornosť predbežnému zaťaženiu. Nadmerné predpätie môže viesť k predčasnému zlyhaniu ložiska.

Popálené povrchy sú primárne spôsobené nadmernými teplotami v oblasti mletia. Roztoky zahŕňajú: zvýšenie prietoku chladiacej kvapaliny na najmenej 2 l/min na milimeter šírky brúsneho kolesa; kontrola polohy dýzy chladiacej kvapaliny, aby ste sa uistili, že je zarovnaná s brúsnou kontaktnou zónou; Optimalizácia mletia parametrov, primerane znižuje rýchlosť posuvu a zvyšuje počet leštiacich cyklov. Pri silných popáleninách môže byť potrebné nahradiť vitrifikované brúsené koleso CBN s vyššou tepelnou vodivosťou.

Nadmerná drsnosť často súvisí so stavom brúsneho kolesa. Keď sa brúsenie kolesa stane nudným, výrazne sa zhoršuje drsnosť povrchu. Obliekanie je potrebné brúsenie a po obliekaní by sa malo vykonať testovacia brúska na overenie stavu. Ak problém pretrváva, zvážte prechod na jemnejšie brúsenie kolesa alebo znížte rýchlosť posuvu o 50%.

Riešenie abnormalít brúsenia kolies

Abnormality brúsenia kolies sa prejavujú predovšetkým ako nadmerné opotrebenie a abrazívna strata zŕn. Nadmerné opotrebenie brúsneho kolesa znamená, že jeho služobná životnosť je výrazne nižšia, ako sa očakávalo, a potenciálne dosiahlo iba 50% alebo dokonca menej jeho normálnej životnosti.

Medzi hlavné príčiny nadmerného opotrebenia patrí nesprávna abrazívna koncentrácia, zmeny vlastností materiálu obrobku a nesprávne nastavenia parametrov obväzov. V prípade ťažko materiálových materiálov, ako je kalená oceľ, sa odporúča použiť brúsne koleso s koncentráciou CBN medzi 100% a 125%. Pri obrábaní zliatin obsahujúcich tvrdé fázy sa koncentrácia môže znížiť na 75% až 100%. Pokiaľ ide o obväzové parametre, obliekanie by sa malo znížiť na 0,001 mm/zdvih a pomer rýchlosti obväzu by sa mal upraviť na približne 0,4.

Zrušenie sa prejavuje ako lokalizované „plešaté škvrny“ na povrchu brúsneho kolesa. Tieto lokalizované „plešaté škvrny“ sú zvyčajne spojené s nedostatočnou pevnosťou väzby, nadmerným nárazovým zaťažením počas obrábania alebo koróziou chladiacej kvapaliny. Medzi roztoky patrí: prepnutie na brúsne koleso s vysoko pevným mikrokryštalickým keramickým zväzkom; Optimalizácia obrábania dráhy, pri použití vstupu na rampovanie menej ako 5 °, aby ste zabránili nárazu spôsobeným rezy pravého uhla; a kontrola kompozície chladiacej kvapaliny, aby ste zabránili používaniu chladiacich látok obsahujúcich korozívne prísady, ako je síra.

Pohotovostný plán

Odozva na zlomenie kolesa

V prípade zlomeniny brúsneho kolesa by operátor mal okamžite aktivovať tlačidlo núdzového zastavenia, aby sa odpojil napájanie stroja. Potom skontrolujte integritu ochranného krytu, aby ste sa uistili, že žiadne lietajúce zvyšky nemôžu nikoho zraniť. Vyšetrovanie nehôd by sa malo zamerať na: či rýchlosť brúsenia kolies presahuje maximálnu rýchlosť určenú na štítku; či je montážna rovina príruby v rozmedzí 0,01 mm; a či je brúsne koleso vypršané alebo nesprávne uložené.

Odpoveď zlyhania obrobku

Zlyhanie upínania obrobku môže viesť k vážnym bezpečnostným rizikom a zlyhaniu obrobku. Medzi opatrenia na zlepšenie patrí prijatím dvojitého polohovacieho systému: mechanické umiestnenie na zabezpečenie referenčnej polohy, hydraulické upínanie, aby sa zabezpečila primárna upínacia sila a pneumatické blokovanie ako bezpečnostný prvok. Je možné pridať aj vizuálnu inšpekciu na potvrdenie, že pred spracovaním je zavedené upnutie obrobku.

Bežné riešenia problémov:

Príznak	Možná príčina	Riešenie
Vločky na obrobku	Brúsenie nevyváženosť/opotrebovanie ložiska vretena	Vyváženie/vymeňte ložiská
Presnosť uhla zúženia presahuje	Strata geometrickej presnosti stroja	Prekalibrujte úroveň a vodiace cesty stroja
Nadmerné opotrebenie brúsenia kolesa	Nadmerné mletie parametre	Znížte lineárnu rýchlosť o 15%-20%
Popálenie povrchu obrobku	Nedostatočná nuda chladenia/brúsky	Zvýšte tok chladenia/vymeňte v čase
Znížená mletie efektívnosť	Mletie póry upchaté	Vyčistiť alebo obnoviť špeciálnou čistiacou tyčou

Preventívny systém údržby

Kľúčové body dennej údržby

Denná údržba je nevyhnutná na zabezpečenie dlhodobej a stabilnej prevádzky zariadenia. Pred začiatkom každého pracovného posunu sa musia vykonať nasledujúce inšpekcie: Koncentrácia chladiacej kvapaliny by sa mala skontrolovať pomocou refraktometra, aby sa zabezpečilo, že koncentrácia zostáva v rozmedzí 4%-6%; Tlak vzduchového systému by sa mal skontrolovať, aby sa udržal prevádzkový tlak 0,5-0,7 MPa; A brúsenie by sa malo vizuálne skontrolovať na praskliny, defekty alebo iné abnormality.

Údržba po zmene je rovnako dôležitá a zahŕňa: čistenie pracovného stola a magnetického oddelenia na odstránenie kovových lupienkov a abrazívne nahromadenie; utieranie vodiacich strážcov, aby sa zabránilo vstupu čipov do povrchu vodiacej cesty; Zaznamenávanie údajov o obliekaní kolies a počtu obrobkov spracovaných počas smeny a udržiavanie kompletného záznamu o prevádzke zariadenia.

Plán pravidelnej údržby

Týždenná údržba sa zameriava na kontrolu systému mazania sprievodcu, aby sa zabezpečilo, že úroveň tukov je najmenej 80% a aby boli mazacie čiary nepretržité. Hydraulický systém by sa mal dôkladne skontrolovať mesačne a zameriavať sa na diferenciál tlaku filtra. Ak diferenciál tlaku prekročí 0,3 MPa, musí sa filter vymeniť.

Systém vretena by sa mal profesionálne skontrolovať štvrťročne, pomocou vysoko presného mikrometru na meranie radiálneho zákutia vretena, ktorý by nemalo prekročiť 0,002 mm. Malo by sa tiež skontrolovať zvýšenie teploty vretena; Po štyroch hodinách nepretržitej prevádzky by nemala prekročiť 15 ° C. Ročná údržba vyžaduje, aby profesionálny technik vykonal úplnú kalibráciu strojového stroja a obnovil všetku presnosť polohovania podľa továrňových štandardov.

Správa životnosti kľúčových komponentov

Ako základná zložka sa odporúča vymeniť ložiská vretena po 8 000 hodinách prevádzky bez ohľadu na povrchový stav. Sprievodné posúvače majú zvyčajne životnosť päť rokov a mali by sa okamžite vymeniť, aby sa predišlo strate presnosti. Príruba brúsneho kolesa by sa mala kontrolovať krútiacim momentom každých 2 000 hodín, aby sa zabezpečila bezpečná a spoľahlivá inštalácia. Chladivo by sa malo úplne vymeniť každé tri mesiace, aby sa zabránilo zhoršeniu, ktoré ovplyvňuje výkon obrábania.

Keramická príručka pre presnosť kolies CBN

Kategória	Údržba	Podrobnosti o prevádzke a normy	Cyklovanie	Požiadavky
Denná údržba	Kontrola chladiacej kvapaliny	Koncentrácia kontroly (4%-6%), pH (8,5-9,5), presnosť filtrácie ≤ 25 μm	Na smenu	Koncentrácia a nečistoty
	Vizuálna kontrola brúsenia kolies	Skontrolujte, či nie sú praskliny, defekty a uvoľnené abrazívne častice a čisté vzduchové otvory (vzduchová pištoľ 0,6 MPA).	Každá zmena	Fotografujte a archivujte akékoľvek abnormality.
	Skontrolujte systém tlaku vzduchu.	Uistite sa, že tlak je medzi 0,5-0,7 MPa a že v potrubí nedochádza k úniku.	Každá zmena	Zaznamenajte hodnotu tlaku.
Týždenná údržba	Vodiace železničné mazanie	Pridajte špeciálne tuk, vyplňte ≥ 80%	Týždenný	Zaznamenajte body mazania a sumy
	Kontrola hydraulického systému	Skontrolujte diferenciál tlaku filtra (<0,3 MPa) a hladinu oleja v označenom rozsahu.	Týždenný	Zaznamenajte tlakový rozdiel a hladinu oleja.
	Kontrola dynamickej rovnováhy kolesa.	Na kalibráciu na g1.0 (nevyváženosť ≤ 0,4 g · mm/kg) použite dynamický vyrovnávač.	Týždenne alebo po zmene brúseného kolesa.	Zaznamenajte nevyváženosť.
Mesačná údržba	Kontrola presnosti vretena	Zmerajte radiálny zátok (≤0,003 mm) a axiálnu hru (≤0,002 mm)	Mesačný	Uložiť inšpekčnú správu
	Výmena chladiacej kvapaliny	Úplne vymeňte chladivo a vyčistite potrubia a nádrž.	Každé tri mesiace	Zaznamenajte dátum výmeny a číslo modelu.
	Kalibrácia geometrickej presnosti stroja.	Skontrolujte zvislosť každej osi pomocou laserového interferometra (os x/z ≤ 0,005 mm/300 mm).	Štvrťročne	Uchovávajte kalibračné certifikát v spise.
Výročná údržba	Úplná prepracovanie stroja	Zahŕňa brúsenie vodiacej koľajnice, nastavenie predpätia skrutiek a testovanie izolácie elektrického systému	Ročný	Kompletná správa o údržbe
Správa životnosti kľúčových komponentov	Výmena ložiska vretena	Povinná náhrada po 8 000 hodinách prevádzky s použitím keramických ložísk	Nahromadené po hodinách	Zaznamenajte čas výmeny a dávky
	Vymeňte vodiace koľajnice a posúvače	Vymeňte každých 5 rokov alebo keď sa vyvíja významná hra	5 rokov	Zaznamenajte dôvod výmeny
	Kalibrácia prírubového kolesa	Skontrolujte rovinnosť (≤ 0,01 mm). Moment skrutky musí byť v súlade s pokynmi výrobcu.	Každých 2000 hodín	Zaznamenať hodnotu krútiaceho momentu
Reakcia	Trhlina	Okamžite zastavte stroj → Skontrolujte ochranný kryt → Skontrolujte problémy s rýchlosťou/inštaláciou → Vymeňte brúsne koleso	V prípade trhliny	Vyplňte správu o incidente
	Zlyhanie upínacieho obrobku	STOPOVÝ STROJ → Skontrolujte tlak svorky (3-5 MPa) → Zvýšte vizuálnu kontrolu → Optimalizácia umiestnenia	Keď k tomu dôjde	Zaznamenajte nápravné opatrenia

Preventívne opatrenia na údržbu:

Bezpečnosť Najskôr: Pred údržbou odpojte napájanie a uvoľnite tlak. Noste ochranné vybavenie.

Nástroje: Používajte inšpekčné nástroje odporúčané výrobcovi (napríklad laserové interferometre a dynamické vyvažovače).

Preslednutie dát: Pre každú operáciu údržby je potrebné potvrdenie podpisu a údaje sa archivujú najmenej tri roky.

Abnormálne varovanie: Okamžite vypnite stroj na vyšetrenie, ak sa zistia problémy, ako sú zvýšené vibrácie alebo abnormálne zvýšenie teploty.

6. Keramické CBN brúsenie kolesa precízne kužeľa

Aké sú výhody vitrifikovaných mletných kolies CBN oproti tradičným brúsnym kolesám?

Odpoveď:

Extrémne dlhá životnosť: Tvrdosť CBN je na druhom mieste iba na diamant a jeho odolnosť proti opotrebeniu je viac ako 100 -krát väčšia ako ťažkosť mletia korundum, čo výrazne znižuje výmennú frekvenciu.

Vysoká tepelná stabilita: CBN vydrží teploty až do 1400 ° C, čo bráni popáleniu obrobku (konvenčné mlecie kolesá zlyhajú pri 800 ° C).

Vysoké presné zadržiavanie: Vitrifikovaná väzba vykazuje vynikajúcu tuhosť, stabilné mletie a môže dosiahnuť zúženú guľôčku menšiu ako 1 μm.

Vysoká účinnosť: Miera odstraňovania kovov sa zvyšuje o 30%-50%, čo je vhodný pre ťažko materiály, ako sú kalená oceľ a zliatiny s vysokou teplotou.

Ako si môžem vybrať správne vitrifikované brúsne koleso CBN? Odpoveď: Na základe materiálu obrobku a požiadaviek na presnosť musia byť upravené nasledujúce parametre:

Veľkosť štrku:

Hrubé brúsenie (RA 0,8 μm): #80- #120

Jemné brúsenie (RA 0,1 μm): #400- #2000

Koncentrácia:

Tvrdená oceľ: 100%-150%

Karbid: 75%-100%

Spojivo:

Keramika z fázy skla: všeobecné účely

Mikrokryštalická keramika: Vysoké požiadavky na húževnatosť

Ako vyriešiť značky chatovania počas mletia kužeľa?

A: Kroky na riešenie problémov:

Dynamické vyváženie: Mliebajúce koleso musí byť stupeň G1,0 (nevyváženosť ≤ 0,4 g · mm/kg).

Skontrolujte ložiská vretena: Vymeňte, ak radiálny priebeh> 0,003 mm.

Upraviť parametre:

Znížte lineárnu rýchlosť o 10%-15% (napr. Z 120 m/s na 100 m/s).

Znížte rýchlosť posuvu na 50% pôvodnej hodnoty.

Optimalizujte upínanie: Zvýšte body podpory obrobku a znížte previs.

Aká by mohla byť príčinou náhleho poklesu životnosti brúsenia kolesa?

Odpoveď: Bežné príčiny a riešenia:

Spôsob	Riešenie
Nadmerné mletie parametre	Znížte rýchlosť linky alebo rýchlosť posuvu
Nedostatočná koncentrácia chladiacej kvapaliny (<4%)	Doplňte koncentrát na 6%
Mletie póry upchaté	Vyčistite pomocou vysokej tlakovej vzduchovej pištole 0,6 MPa
Zmeňte materiál obrobku (obsahuje tvrdú fázu)	Použite vyššiu koncentráciu (150%) alebo jemnejšie brúsenie kolesa

Ako sa môžem vyhnúť popáleninám obrobku počas brúsenia kužeľa?

Odpoveď:

Optimalizácia chladenia:

Prietok ≥ 15 l/min · mm (šírka brúsneho kolesa)

Použite interne chladené brúsne koleso alebo dvojitú dýzu (uhol 15 °)

Úprava procesu:

Zvýšte počet leštiacich cyklov (≥ 3 brúsky bez iskry)

Znížte mieru posuvu o 30%

Výber brúsenia kolesa:

Na zvýšenie rozptylu tepla použite brúsne koleso s vysokou pórovitosťou (30%-40%).

Ako môžem po obrábaní vyriešiť odchýlky uhlov kužeľa (> ± 01 °)?

Odpoveď:

Kalibrácia geometrickej presnosti stroja:

Použite laserový interferometer na kontrolu kolmy X/Z kol. (Chyba ≤ 0,005 mm/300 mm).

Korekcia uhla mletého kolesa:

Na kalibráciu diamantového valčekového komody použite štandardný uhlový blok. Skontrolujte tuhosť príslušnosti:

Ovládajte upínaciu silu pri 3-5 MPa, aby ste zabránili deformácii obrobku.

Vyžaduje vitrifikované brúsky CBN mletie špeciálny obväz?

Odpoveď:

Nástroj na šaty: Odporúčajú sa diamantové valčeky (dlhá životnosť a vysoká presnosť).

Nastavenia parametrov:

Rýchlosť posuvu obliekania: 0,002-0,005 mm/zdvih

Pomer rýchlosti obväzu: 0,4 až 0,8 (pomer lineárnej rýchlosti kolieska k valcovi)

Požiadavky na brúsenie: Po obliekaní sú potrebné tri prihrávky bez iskry.

Aké úpravy sú potrebné po inštalácii brúsneho kolesa?

Odpoveď:

Test voľnobežného behu: Zvýšte rýchlosť postupne na prevádzkovú rýchlosť a bežte po dobu 30 minút.

Dynamické vyváženie: Na prispôsobenie sa G1.0 použite online vyvažovač.

Test grinding Overenie:

Spracujte vzorky 2-3 a skontrolujte rozmery a kvalitu povrchu.

Na základe výsledkov jemne upravte množstvo obväzov alebo mletie.

7. Bežné problémy a riešenia počas prevádzky keramického CBN mletia kolies precíznu kužeľ

Problémy s kvalitou povrchu

Pravidelné značky chatovania

Charakteristiky: Periodné pruhy s vlnovou dĺžkou 0,1-0,5 mm

Liek:

Skontrolujte vibrácie základov (malo by byť ≤2 μm/s)

Upravte rýchlosť, aby sa predišlo rezonančným frekvenciám

Používajte nerovnomerne rozmiestnené brúsne koleso (špirálová flauta)

Popálenie povrchu

Kritériá: vrstva sfarbenia kyslíka

Kľúčové protiopatrenia:

Zvýšte prietok chladiacej kvapaliny na ≥15 l/min · mm

Prijmite interne chladený dizajn brúsenia kolies

Znížte rýchlosť posuvu o 30% a pridajte ďalšie tri leštiace prihrávky

Abnormality brúsenia kolies

Neobvyklé opotrebenie

Typický prípad: Životnosť klesá o viac ako 50%

Optimalizačné riešenie:

Upravte koncentráciu CBN (100-125% pre kalenú oceľ)

Modifikovať parametre obväzov (rýchlosť posuvu ≤ 0,001 mm/zdvih)

Abrazívne odlievanie obilia

Príznak: „Bald Spots“ sa objavujú na povrchu brúsneho kolesa

Koreňová príčina:

Nevýhody sily dlhopisov

Náraz na rezanie pravého uhla

Metódy zlepšovania:

Použite mikrokryštalické keramické brúsenie kolesa

Prijmite metódu rezania svahu <5 °

Problémy so systémovým systémom

Rozmerová nestabilita

Kľúčové kontrolné body:

Kontrola okolitej teploty pri 20 ± 1 ° C

Spustite kompenzáciu merania online každých 10 kusov

Stanovte model kompenzácie tepelnej deformácie

Núdzové riešenie problémov

Trhlina

Núdzové postupy:

Okamžitá pohotovostná zastávka

Skontrolujte integritu ochranného obalu

Skontrolujte, či rýchlosť presahuje limit

Obrobok

Preventívne opatrenia:

Používajte mechanické a hydraulické dvojité umiestnenie

Nainštalujte vizuálny potvrdzovací systém

Odporúčania na optimalizáciu údržby

Denná kontrola:

Koncentrácia chladiacej kvapaliny (4-6%)

Vzhľad brúsenia kolesa (trhliny/defekty)

Periodická údržba:

Týždenné: mazanie sprievodcu (náplň tukov ≥ 80%)

Mesačné: Inšpekcia vretena (≤ 0,003 mm)

Dodatok: Tabuľka rýchlej diagnostiky

Popis problému	Položky kontroly priority	Časový limit
Známka chatovania	Dynamické vyváženie/ložiská	Do 2 hodín
Popáliť	Chladiaci systém	Okamžité vypnutie
Dimenzionálny výkrik	Kompenzácia	Vyriešte počas smeny

Vrodené výhody určené podľa vlastností materiálov

Nenahraditeľné superrabrazivy

CBN (kubický bór nitrid) sa môže pochváliť tvrdosťou 4500 HV, druhá iba na diamant, ale jej vysoká teplota (1400 ° C) ďaleko presahuje diamant (ktorý oxiduje pri 800 ° C).

Typické porovnanie: Pri obrábaní kalenej ocele (HRC 60) je životnosť kolesa CBN 100 -násobok životnosti kolesa Corundum.

Synergické účinky vitrifikovaných väzieb: Mikrokryštalická keramická štruktúra kombinuje tuhosť (elastický modul 100 GPA) s vlastnými vlastnosťami.

Kontrolovateľná pórovitosť (5%-40%) zlepšuje rozptyl tepla v porovnaní s väzbami na živicu/kov.

Prielom v presnej zadržaní

Stabilita na úrovni

Miera straty zŕn <0,1%za hodinu, zabezpečuje nasledujúce aj po 2000 cykloch:

Okrúhlosť ≤ 1 μm

Tolerancia uhla kužeľa ± 0,003 °

Kontrola tepelnej deformácie

Tepelná vodivosť je 1300 W/(m · K) a teplota mletia je o 200 ° C nižšia ako teplota mletia korundum.

Namerané údaje: povrchová teplota obrobku <150 ° C pri brúsení zliatin titánu (konvenčné procesy> 400 ° C)

Technologický vývoj vpred
