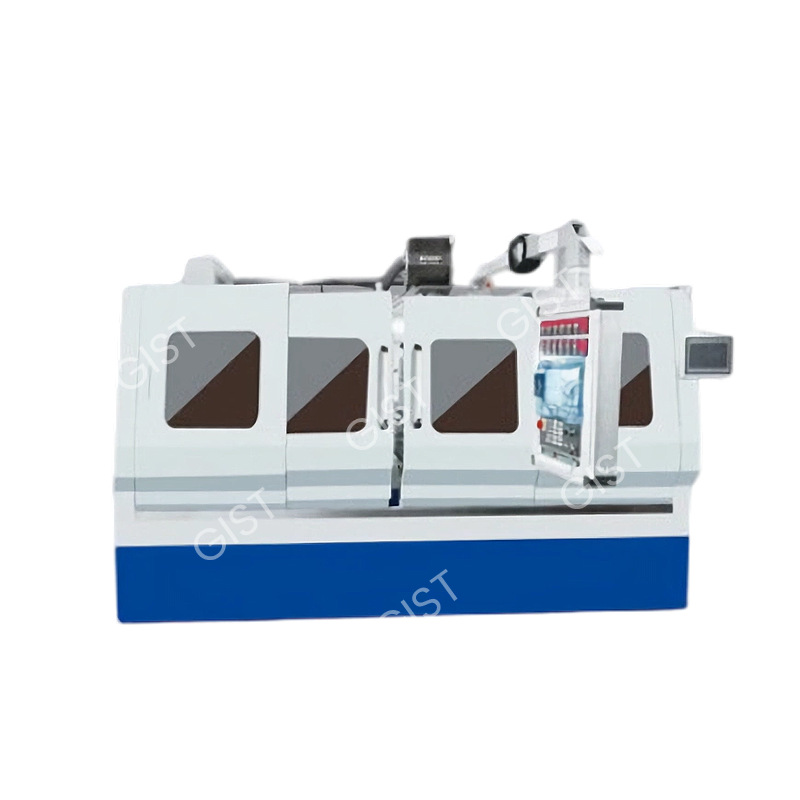

Čo je to bezhrotová brúska?

A bezhrotá brúska je typ valcového brúsneho zariadenia, ktoré odoberá materiál z obrobku bez potreby upevňovania dielu medzi hroty alebo skľučovadlá. Namiesto toho je obrobok podopretý oporným kotúčom a regulovaný riadiacim kotúčom, zatiaľ čo brúsny kotúč vykonáva rezanie. Tento dizajn umožňuje kontinuálne, vysokovýkonné obrábanie valcových komponentov s výnimočnou kruhovitosťou a povrchovou úpravou – čo z neho robí základný kameň modernej presnej výroby.

Na rozdiel od bežného hrotového brúsenia vyniká bezhroté brúsenie pri opracovaní dlhých, štíhlych alebo tenkostenných dielov, ktoré by sa inak pod upínacím tlakom ohli alebo vychýlili. Komponenty ako ventily motora, hydraulické tyče, ložiskové krúžky, čapy a hriadele sa bežne vyrábajú na bezhrotových brúskach v automobilovom, leteckom a priemyselnom sektore.

Ako vedúci Čína dodávateľ bezhrotových brúsok , Jiangsu Gist Technology Co., Ltd. konštruuje vysoko presné, inteligentné riešenia pre automatizáciu brúsenia prispôsobené najnáročnejším výrobným prostrediam na celom svete.

Ako funguje bezhrotová brúska?

Základný princíp fungovania bezhrotovej brúsky sa opiera o tri kľúčové komponenty pracujúce v presnej koordinácii: brúsny kotúč , regulačné koliesko , a čepeľ pracovného odpočinku . Obrobok je umiestnený medzi brúsnym kotúčom a regulačným kotúčom, pričom spočíva na čepeli vo výške mierne nad stredovou osou oboch kotúčov. Tento geometrický posun je kritický – vytvára samostrediaci efekt, ktorý zachováva zaoblenie počas celého procesu brúsenia.

Brúsny kotúč sa otáča vysokou rýchlosťou (zvyčajne 1 800 – 3 600 ot./min.) a vykonáva skutočný úber materiálu. Regulačné koliesko, nastavené v miernom uhle (zvyčajne 1°–6°), sa otáča pomalšie a riadi tak rýchlosť otáčania obrobku, ako aj jeho axiálny posuv. Tento uhol priamo určuje, ako rýchlo sa súčiastka pohybuje strojom v režime priebežného podávania.

Tri primárne metódy brúsenia

Priechodné brúsenie: Obrobok úplne prechádza strojom v jednom nepretržitom prechode. Ideálne pre hladké valcové diely konštantného priemeru, ako sú tyče a prúty.
Posuvné brúsenie: Obrobok sa radiálne privádza do brúsneho kotúča a axiálne sa drží nehybne. Používa sa na zložité profily, kužeľe a diely s rôznymi priemermi.
Brúsenie na konci: Obrobok sa podáva z jedného konca na pevný doraz. Vhodné pre kónické alebo stupňovité obrobky vyžadujúce tesnú kontrolu rozmerov v konkrétnom bode.

Vyššie uvedená schéma znázorňuje trojbodový podporný systém: brúsny kotúč odoberá materiál vysokou rýchlosťou, zatiaľ čo regulačný kotúč riadi posuv a rotáciu. Čepeľ pracovnej opierky umiestňuje časť nad stred, aby sa zachovala geometrická zaoblenosť. Toto samostrediace nastavenie bez trenia umožňuje bezhroté brúsenie dosiahnuť tolerancie až ±0,002 mm konzistentne vo veľkých výrobných sériách.

Kľúčové komponenty a ich technické úlohy

Pochopenie anatómie bezhrotovej brúsky je nevyhnutné pre výber správnej konfigurácie a udržanie optimálneho výkonu. Každý komponent hrá rozhodujúcu úlohu v kvalite hotového obrobku.

Tabuľka 1: Hlavné komponenty bezhrotovej brúsky a ich technický význam v presnej výrobe.
Komponent	Materiál / Špecifikácia	Funkcia	Vplyv na kvalitu
Brúsenie Wheel	CBN, Alumina, SiC	Odber materiálu, povrchová úprava	Drsnosť povrchu Ra, rozmerová presnosť
Regulačné Wheel	Gumou spájané brusivo	Riadenie rýchlosti posuvu, otáčanie obrobku	Guľatosť, konzistencia krmiva
Čepeľ pracovného odpočinku	Kalená oceľ / karbid	Podporuje obrobok nad stredovou čiarou	Geometrická stabilita, redukcia vibrácií
koleso Dressing Unit	Diamantový kotúčový / bodový orovnávač	Zachováva profil a ostrosť kolies	Konzistentná rýchlosť úberu materiálu
CNC riadiaci systém	PLC / servoriadenie	Automatizácia, správa parametrov	Opakovateľnosť, sledovateľnosť procesu
Chladiaci systém	Vysokotlaková záplava / hmla	Odvod tepla, odstraňovanie triesok	Tepelná stabilita, životnosť kolies

Bezhroté brúsenie vs. konvenčné valcové brúsenie

Voľba medzi bezhrotovým brúsením a konvenčným medzistredovým cylindrickým brúsením zahŕňa kompromisy v čase nastavenia, tuhosti, geometrii dielu a objeme výroby. Tabuľka nižšie porovnáva tieto dve metódy v rámci šiestich kritických dimenzií výkonu.

Radarová tabuľka odhaľuje jasný vzorec: bezhroté brúsenie dominuje z hľadiska výkonu, rýchlosti nastavenia a potenciálu automatizácie, pričom dosahuje skóre približne 95, 85 a 90 zo 100. Konvenčné valcové brúsenie si zachováva svoju výhodu v zložitosti profilu a tuhosti dielu – nevyhnutné pre obrobky so zložitým tvarom alebo asymetrické obrobky, ktoré vyžadujú bezpečné upevnenie. Pri veľkoobjemovej výrobe valcových dielov, ako sú drieky ventilov motora, tyče hydraulických valcov alebo ložiskové valčeky, poskytuje bezhroté brúsenie merateľne vyššiu účinnosť a konzistenciu. Voľba v konečnom dôsledku závisí od veľkosti dávky, geometrie dielu a požiadaviek na toleranciu.

Odvetvia a aplikácie: Kde sú nasadené bezhroté brúsky

Bezhroté brúsky slúžia pozoruhodne širokému spektru priemyselných odvetví, z ktorých každé má odlišné požiadavky na materiál, toleranciu a povrchovú úpravu. Táto technológia je dominantná najmä v sektoroch, kde sa okrúhle komponenty musia vyrábať vo veľkých množstvách s opakovateľnou presnosťou.

Odvetvie automobilového priemyslu a komponentov motorov spolu predstavuje približne 60 % celosvetovej spotreby bezhrotových brúsok, čo je poháňané obrovskými objemami výroby ventilov, piestov, kľukových hriadeľov a komponentov prevodoviek. Aplikácie v leteckom a kozmickom priemysle, hoci sú menšie, vyžadujú najvyššie tolerancie – často vyžadujúce drsnosť povrchu pod Ra 0,1 µm. Sektor zdravotníckych pomôcok zažíva rýchly rast, najmä pokiaľ ide o komponenty ortopedických implantátov a minimálne invazívne chirurgické nástroje, ktoré si vyžadujú bezchybnú valcovú presnosť.

Jiangsu Gist Technology Co., Ltd. nadviazala dlhodobé partnerstvá s výrobcami motorových dielov vrátane nemeckých MAHLE a EATON v Spojených štátoch amerických – obe sú známe svojimi prísnymi kvalifikačnými štandardmi dodávateľov. Tieto vzťahy odrážajú schopnosť spoločnosti dôsledne dodávať riešenia bezhrotového brúsenia, ktoré spĺňajú požiadavky globálnych výrobcov automobilov a priemyselných výrobcov Tier-1.

Typické obrobky spracované bezhrotovým brúsením

Drieky ventilov motora: Pre spoľahlivé utesnenie vyžadujú tesné tolerancie valcovitosti (zvyčajne do 2 µm) a povrchovú úpravu pod Ra 0,2 µm.
Ložiskové valčeky a krúžky: Musí spĺňať triedy ABEC-5 alebo vyššie; bezhroté brúsenie dosahuje potrebnú kruhovitosť pod 0,5 µm.
Tyče hydraulického valca: Dlhé, štíhle komponenty, kde by konvenčné upínanie spôsobilo vychýlenie; Uprednostňovanou metódou je bezhroté brúsenie s priechodným posuvom.
Komponenty vstrekovača paliva: Úzke tolerancie priemeru ± 0,001 mm zaisťujú správny tvar striekania a účinnosť motora.
Lekárske kostné skrutky a implantáty: Biokompatibilné materiály ako titán a kobalt-chróm sú brúsené na chirurgickú presnosť.

Dosiahnuteľné tolerancie a kvalita povrchu

Jednou z definujúcich výhod dobre konfigurovanej bezhrotovej brúsky je jej schopnosť udržiavať extrémne tesné rozmerové tolerancie pri veľkých objemoch výroby bez progresívneho hromadenia chýb spojených s metódami založenými na upínaní. Nižšie uvedená tabuľka sumarizuje štandardy presnosti dosiahnuteľné pomocou moderných CNC bezhrotových brúsok.

Tabuľka 2: Referenčné hodnoty presnosti pre CNC bezhroté brúsky v kľúčových parametroch kvality.
Parameter	Štandardné CNC bezhroté	Vysoko presný model	Typická aplikácia
Tolerancia priemeru	±0,005 mm	±0,001 mm	Ventily motora, ložiskové krúžky
Kruhovitosť (kruhovosť)	1-2 µm	0,3 až 0,5 µm	Presné ložiská, vstrekovače paliva
Drsnosť povrchu (Ra)	0,2 až 0,4 µm	0,05 až 0,1 µm	Lekárske implantáty, letectvo
Valcovitosť	3–5 µm / 100 mm	1-2 µm / 100 mm	Hydraulické tyče, vretenové hriadele
Miera úbytku materiálu	Až 6 mm³/mm·s	1–2 mm³/mm·s (konečná úprava)	Hrubovanie vs. dokončovacie brúsenie

CNC automatizácia a inteligentné riadenie v modernom bezhrotom brúsení

Prechod od ručne nastavovaných bezhrotových brúsok na plne automatizované CNC systémy zásadne zmenil ekonomiku výroby. Moderné CNC bezhroté brúsky Zahŕňajú servopoháňané osi, meranie v reálnom čase a adaptívne riadiace algoritmy, ktoré nepretržite kompenzujú opotrebenie kolesa, teplotný posun a zmeny tvrdosti materiálu.

Jiangsu Gist Technology Co., Ltd. integruje pokročilé PLC a CNC riadiace platformy so svojimi brúsnymi systémami, čo umožňuje automatizované cykly orovnávania kotúčov, automatickú kompenzáciu medzier a plnú sledovateľnosť parametrov procesu. Táto úroveň inteligentného riadenia podporuje výrobné ciele s nulovými chybami prijaté výrobcami ventilov motora Tier-1, ako sú Chongqing Sanai Hailing Industrial Co., Ltd. a Jinan Ward Auto Parts Co., Ltd.

Čiarový graf jasne ilustruje kritickú realitu výroby: ručné bezhroté brúsky zažívajú progresívny rozmerový posun, keď sa hromadí opotrebovanie kotúča, pričom odchýlka sa zvyšuje z približne 2,5 µm na začiatku cyklu na takmer 10 µm po 5 000 dieloch – 4-násobná degradácia, ktorá má priamy vplyv na mieru šrotu. CNC-automatizované systémy s adaptívnym orovnávaním kolies udržiavajú konzistentné odchýlky pod 1,8 µm počas celého výrobného cyklu. Pre výrobcov, ktorí vyrábajú drieky ventilov motora, kde sú štandardom tolerančné pásma ±2 µm, nie je táto konzistencia luxusom, ale kvalitatívnym predpokladom. Údaje podčiarkujú, prečo je CNC automatizácia štandardom pre serióznu sériovú výrobu.

Funkcie automatizácie v špičkových bezhrotových brúsnych systémoch

Priebežné meranie: Laserové alebo vzduchové sondy nepretržite merajú priemer obrobku počas brúsenia a odosielajú údaje späť do CNC na nastavenie v reálnom čase.
Automatické orovnávanie kolies: Diamantové orovnávače obnovujú profil kolesa podľa naprogramovaného plánu alebo spúšťaného prahovými hodnotami odchýlok, čím sa eliminuje manuálny zásah.
Systémy automatického nabíjania: Vibračné miskové podávače, robotické ramená alebo špeciálne nakladacie portály podávajú obrobky rýchlosťou presahujúcou 60 dielov za minútu pre komponenty s malým priemerom.
Tepelná kompenzácia: Teplotné snímače na lôžku stroja a vretenách privádzajú hodnoty kompenzácie do riadiacej jednotky, čím pôsobia proti geometrickým účinkom hromadenia tepla počas dlhých jázd.

Výber správnej bezhrotovej brúsky: Kľúčové parametre

Špecifikácia bezhrotovej brúsky vyžaduje starostlivé vyhodnotenie niekoľkých vzájomne závislých parametrov. Výber poddimenzovaného stroja pre danú úlohu má za následok zlú kvalitu povrchu a krátku životnosť kolies, zatiaľ čo nadmerne špecifikovaný stroj predstavuje zbytočné kapitálové výdavky. Nasledujúce parametre by sa mali vyhodnocovať systematicky.

Stĺpcový graf zoraďuje kritériá výberu strojov podľa ich relatívnej dôležitosti na základe spätnej väzby od odborníkov z odvetvia a údajov o aplikačnom inžinierstve. Schopnosť otáčok brúsneho kotúča je na prvom mieste, pretože rýchlosť vretena priamo určuje rýchlosť úberu materiálu a dosiahnuteľnú drsnosť povrchu – podvýkonné vreteno nemôže kompenzovať žiadnym iným nastavením. Rozsah priemerov obrobku a tuhosť stroja úzko nasledujú, pretože definujú fyzické hranice toho, čo stroj dokáže spracovať a ako zvláda rezné sily bez vibrácií. Stopa stroja, hoci je relevantná pre plánovanie zariadení, je najnižšia, pretože len zriedka vedie k rozhodnutiu o technickej spôsobilosti.

Priemer a dĺžka obrobku Kapacita

Väčšina bezhrotových brúsok je navrhnutá pre špecifické rozsahy priemerov obrobkov. Bežné kategórie zahŕňajú stroje s malou dierou manipulujúce s priemermi od 0,3 mm do 50 mm, stroje strednej triedy pre 10–150 mm a modely pre veľké zaťaženie pre hriadele a valce s priemerom 50–300 mm. Šírka brúsneho kotúča tiež určuje maximálnu dĺžku obrobku, ktorý je možné dokončiť jedným prechodom počas brúsenia s posuvom – typické šírky kotúča sa pohybujú od 100 mm do 600 mm.

Špecifikácie brúsneho kotúča

Výber kolies je kritickým rozhodnutím procesného inžinierstva. Kolesá z oxidu hlinitého (Al₂O₃). sú nákladovo efektívne pre uhlíkové ocele a železné materiály. Kolesá z karbidu kremíka (SiC). sú preferované pre tvrdé, krehké materiály ako keramika a liatina. Kolesá CBN (kubický nitrid bóru). ponúkajú výnimočnú životnosť kotúča a rozmerovú konzistenciu pre kalené ocele – jeden kotúč CBN dokáže ošetriť státisíce dielov pred výmenou v porovnaní s desiatkami tisíc pre konvenčné brúsivá. Kompromisom sú výrazne vyššie počiatočné náklady na kolesá.

Údržba a odstraňovanie problémov bezhrotovej brúsky

Konzistentná presnosť výstupu z bezhrotovej brúsky závisí od disciplinovanej preventívnej údržby. Na rozdiel od konvenčných obrábacích strojov, kde opotrebovanie primárne ovplyvňuje jednu os, bezhroté brúsky zahŕňajú tri vzájomne pôsobiace dynamické systémy, vďaka čomu je systematické plánovanie údržby nevyhnutné pre udržanie kvality výstupu.

Analýza defektov procesu bezhrotového brúsenia vo výrobných prostrediach odhaľuje, že viac ako 55 % problémov s kvalitou pochádza z príčin súvisiacich s kotúčmi – buď profily opotrebovania brúsnych kotúčov, alebo regulačné chyby nastavenia kotúča. To podčiarkuje, prečo sú pravidelné plány orovnávania kolies a presné protokoly kalibrácie medzery medzi kolesami činnosti údržby s najvyššou návratnosťou. Výška čepele pracovnej opierky, ktorá riadi kritickú polohu obrobku nad stredom, predstavuje 18 % chýb a je často prehliadaná ako predmet opotrebovania napriek priamemu vplyvu na kruhovitosť. Čepeľ opotrebovaná len o 0,05 mm môže spôsobiť merateľné neguľatosti hotových dielov.

Bežné chyby a nápravné opatrenia

Tabuľka 3: Bežné chyby bezhrotého brúsenia, ich primárne hlavné príčiny a odporúčané nápravné opatrenia.
Symptóm defektu	Najpravdepodobnejšia príčina	Nápravné opatrenie
Stopy chvenia / vibračné čiary	koleso imbalance or worn spindle bearings	Vyvážte koleso; skontrolovať ložiská; znížiť rýchlosť posuvu
Zúženie na hotovej časti	Regulačné wheel angle misaligned	Znovu nastavte uhol natočenia regulačného kolesa; skontrolujte úroveň čepele
Slabá zaoblenosť / lobing	Nesprávne nastavenie výšky čepele	Prepočítajte a resetujte výšku čepele nad stredom
Spálený alebo zafarbený povrch	Nadmerný prívod, nedostatočné chladenie, zasklené koleso	Koliesko na šaty; zvýšiť prietok chladiacej kvapaliny; znížiť hĺbku prísuvu
Nekonzistentný priemer v celej šarži	Tepelný drift alebo drift opotrebovania kolies	Povoliť automatickú kompenzáciu; znížiť interval obliekania

O spoločnosti Jiangsu Gist Technology Co., Ltd.

Jiangsu Gist Technology Co., Ltd. – predtým Dongtai Weifeng Machinery Factory, založená v roku 2012 – bola obnovená v apríli 2020 ako špecializovaný výrobca kompletných zariadení na automatizáciu strojov. Spoločnosť sa nachádza v priemyselnej koncentračnej zóne, mesto Wulie, mesto Dongtai 22 mu pozemku s viac ako 11 000 m2 výrobných zariadení a celková kapitálová investícia 100 miliónov juanov. Výstavba nového zariadenia sa začala začiatkom roka 2021 a bola dokončená začiatkom roka 2022.

Špičkové inteligentné automatizačné zariadenia spoločnosti slúžia na aplikácie základných komponentov motora v lokomotívach, generátorových súpravách, banských strojoch, úžitkových vozidlách a námorných aplikáciách. Jiangsu Gist nadviazal dlhodobé dodávateľské vzťahy s celosvetovo uznávanými výrobcami a bol začlenený do ich medzinárodných systémov obstarávania. Spoločnosť vlastní nezávislé dovozné a vývozné práva a dodal vybavenie do viac ako 20 krajín a regiónov vrátane Nemecka, Japonska, Turecka a Iránu.

Ako uznanie za technologickú inováciu bol ocenený Jiangsu Gist Stav národného podniku v oblasti špičkových technológií v roku 2022 a v roku 2024 bola označená ako špecializovaný a nový podnik. Spoločnosť vlastní viac ako 10 patentov na vynálezy a viac ako 100 patentov na úžitkové vzory. Všetky operácie sú certifikované pod ISO 9001:2015, ISO 14001:2015 a ISO 45001:2018 systémy manažérstva, zabezpečujúce konzistentnú kvalitu, environmentálnu zodpovednosť a normy bezpečnosti práce v celej organizácii.

Často kladené otázky o bezhrotových brúskach

Otázka 1: Aký je rozdiel medzi brúsením s priechodným posuvom a bezhrotovým brúsením s posuvom?

Brúsenie s priebežným posuvom prechádza obrobok úplne cez stroj v jeho axiálnom smere, vďaka čomu je ideálne pre hladké valcové diely s konštantným priemerom – ako sú priame hriadele, tyče a čapy – pri veľmi vysokých rýchlostiach priepustnosti. Brúsenie v posuve drží obrobok na mieste axiálne a posúva brúsny kotúč radiálne do dielu; táto metóda sa používa pre stupňovité, zúžené alebo profilované komponenty, kde sa priemer mení pozdĺž dĺžky.

Q2: Aké materiály je možné spracovať na bezhrotovej brúske?

Bezhroté brúsky dokážu spracovať širokú škálu materiálov vrátane kalenej uhlíkovej ocele, legovanej ocele, nehrdzavejúcej ocele, liatiny, hliníka, titánu, keramiky a karbidov. Výber brusiva pre brúsne kotúče — oxid hlinitý, karbid kremíka alebo CBN — je prispôsobený tvrdosti materiálu a požadovanej povrchovej úprave. Tvrdé materiály odolné voči opotrebovaniu zvyčajne vyžadujú CBN kotúče na efektívne odstraňovanie materiálu bez nadmerného vytvárania tepla.

Q3: Akú tesnú toleranciu môže dosiahnuť bezhrotá brúska?

Moderné CNC bezhroté brúsky pravidelne dosahujú vo výrobných prostrediach tolerancie priemeru ±0,001–0,005 mm (1–5 µm). Vysoko presné modely s tepelnou kompenzáciou a priebežným meraním dokážu zachovať kruhovitosť v rozsahu 0,3–0,5 µm a drsnosť povrchu pod Ra 0,1 µm. Dosiahnutie najprísnejších tolerancií vyžaduje starostlivý výber kotúča, konzistentné plány orovnávania a stabilné tepelné podmienky počas celého cyklu obrábania.

Q4: Aká je typická rýchlosť výroby bezhrotovej brúsky?

Výrobné rýchlosti sa výrazne líšia podľa veľkosti dielu, materiálu a prídavku na brúsenie. Pre komponenty s malým priemerom, ako sú drieky ventilov motora (zvyčajne s priemerom 5 – 8 mm), môžu automatizované bezhroté brúsky s priebežným posuvom spracovať 40 – 120 dielov za minútu. Väčšie obrobky, ako sú vonkajšie krúžky ložísk alebo hydraulické tyče, si vyžadujú dlhšiu dobu zotrvania a dosahujú rýchlosť 5 až 30 dielov za minútu. CNC automatizácia so systémami automatického nakladania maximalizuje využitie a minimalizuje odchýlky v čase cyklu medzi operátormi a zmenami.

Q5: Ako si vyberiem správnu bezhrotovú brúsku pre moju aplikáciu?

Medzi kľúčové faktory patrí rozsah a dĺžka priemeru obrobku, požadované rozmerové tolerancie a povrchová úprava, objem výroby, typ a tvrdosť materiálu a či je geometria dielu rovná alebo profilovaná. Odtiaľ vyhodnoťte tuhosť stroja, výkon vretena, schopnosť CNC riadenia, dostupné možnosti automatizácie a infraštruktúru popredajnej podpory. Odporúča sa zdieľať podrobné výkresy obrobkov a výrobné ciele so špecializovaným výrobcom, ako je Jiangsu Gist Technology Co., Ltd. na posúdenie prispôsobeného riešenia.

Q6: Akú údržbu vyžaduje bezhrotá brúska?

Bežná údržba zahŕňa pravidelné orovnávanie brúsneho kotúča (denne alebo za smenu podľa objemu výroby), kontrolu koncentrácie a čistoty chladiacej kvapaliny, mazanie ložísk vretena, kontrolu a výmenu čepele pracovnej opierky a overenie nastavenia uhla regulácie kotúča. Štvrťročné kontroly by mali zahŕňať meranie hádzania vretena, mazanie klznej dráhy a kalibráciu CNC osi. Plány preventívnej údržby dodávané výrobcom stroja by sa mali prísne dodržiavať, aby sa zachovala presnosť a predĺžila životnosť stroja.
